Обзор продукта и его характеристики
Он MDL-10-727-160-NEXM является высокоточным Нагрузка с низким уровнем интермодуляционных искажений (PIM) 10 Вт Специально разработан для телекоммуникационных сред с высокой плотностью пользователей. Работает в следующих условиях: 617-2700 МГц в широком диапазоне частот он обеспечивает исключительную защиту от пассивных интермодуляционных искажений (PIM). -160 дБн Оснащен современным оборудованием. NEX 10-мужчина Этот коннектор, представляющий собой фиктивную нагрузку, обеспечивает надежное, компактное и малопомеховое решение для подключения неиспользуемых радиочастотных портов в системах DAS, малых сот и инфраструктуре 5G.
Технические и механические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели. | MDL-10-727-160-NEXM |
| Диапазон частот | 617 - 2700 МГц |
| КСВР | ≤ 1,25 |
| Средняя мощность | 10 Вт |
| Импеданс | 50 Ом |
| ПИМ (3-й порядок) | ≤ -160 дБн при 2x37 дБм |
| Тип разъема | NEX 10-мужчина |
| Цвет | Черный |
| Рабочая температура | от -30°C до +65°C |
| Размер (мм) | ø30 * 80 мм (без разъема) |
Часто задаваемые вопросы (Вопросы и ответы)
- В1: В чем основное преимущество разъема NEX 10 на данной радиочастотной нагрузке?
- A: Разъем NEX 10 разработан для компактных приложений в малых сотах. Он обеспечивает превосходную стабильность PIM-сигнала и значительно меньше традиционных разъемов 7/16 DIN или 4.3-10, что позволяет увеличить плотность размещения в современном телекоммуникационном оборудовании.
- В2: Почему для нагрузки 10 Вт необходим низкий уровень интермодуляционных искажений (PIM) -160 дБн?
- A: Даже при низких уровнях мощности, например, 10 Вт, пассивная интермодуляция (ПИМ) может создавать помехи, ухудшающие производительность сети. Номинальный уровень -160 дБн гарантирует, что нагрузка оконечного резистора останется «невидимой» для системы, сохраняя качество сигнала и пропускную способность.
- В3: Может ли данная оконечная нагрузка поддерживать частоту 600 МГц (диапазон 71)?
- A: Да, он охватывает диапазон 617-2700 МГц, который включает в себя спектр 600 МГц, используемый в развертываниях 5G и LTE, обеспечивая необходимую поддержку для покрытия низкочастотного диапазона.
- Вопрос 4: Подходит ли эта нагрузка мощностью 10 Вт для использования на открытом воздухе?
- A: Благодаря диапазону рабочих температур от -30°C до +65°C и прочному черному покрытию, устройство рассчитано на длительное использование. Однако при прямом воздействии дождя на открытом воздухе рекомендуется обеспечить надлежащую герметизацию разъема.
- В5: Каким образом размер этой нагрузки влияет на системную интеграцию?
- A: Благодаря компактным размерам (всего ø30 * 80 мм) инженеры могут подключать порты в ограниченном пространстве, например, внутри корпусов для небольших сотовых устройств или в плотных стойках головных устройств DAS, где стандартные мощные нагрузки были бы слишком громоздкими.

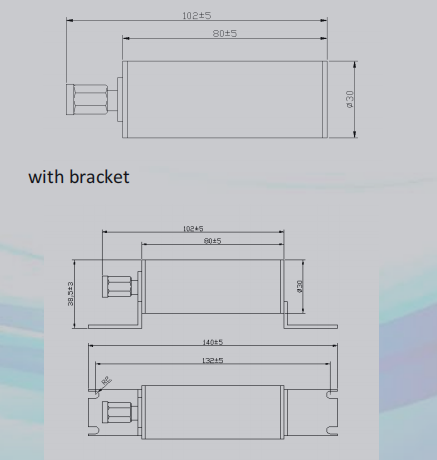

Механическое черчение
