Обзор продукта
Он MHC-727-21-DF-160 Это специализированный гибридный соединитель типа «2 входа 1 выход», предназначенный для высокоэффективного объединения сигналов. СРК и ДАС инфраструктур. Работает по всей территории 790-2690 МГц Благодаря широкому диапазону действия, он позволяет эффективно объединять два независимых источника сигнала с превосходной изоляцией портов и минимальными помехами. Обладает сверхнизким уровнем интермодуляционных искажений (PIM). ≤-160 дБн высокая мощность Разъемы 7/16 DIN и один IP65 Благодаря прочному корпусу этот соединитель является важным компонентом для многоканальных систем, требующих долговременной надежности как в помещениях, так и на открытом воздухе.
Технические и механические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | MHC-727-21-DF-160 |
| Диапазон частот | 790-2690 МГц |
| Соединение | ≤ 3,2 ± 0,5 дБ |
| Вносимые потери | ≤ 0,5 дБ |
| Изоляция порта | ≥ 23 дБ |
| КСВР | ≤ 1,3 |
| 3-й PIM (дБн при 2*43 дБм) | ≤ -160 дБн |
| Средняя мощность | 150 Вт (на каждый порт) |
| Номинальное сопротивление | 50 Ом |
| Тип разъема | 3 * 7/16 DIN-гнездо |
| Рабочая температура | от -35°C до +65°C |
| Экологический рейтинг | Для использования внутри и снаружи помещений (IP65) |
| Размеры | 200 x 200 x 103 мм |
| Относительная влажность | 5%-95% |
Часто задаваемые вопросы
- В1: Почему вместо стандартного разветвителя мощности используется гибридный соединитель «2 входа — 1 выход»?
- А: В отличие от разветвителя питания, Гибридный соединитель 2x1 Обеспечивает высокую изоляцию между двумя входными портами. Это предотвращает отражение сигнала и помехи между различными источниками сигнала (например, двумя отдельными базовыми станциями), гарантируя безопасную и эффективную работу обоих передатчиков.
- Вопрос 2: Что означает показатель PIM -160 дБн? n для качества моей сети?
- А: А -160 дБн PIM-рейтинг Это указывает на крайне низкий уровень пассивной интермодуляции. В сетях LTE и 5G с высокой интенсивностью трафика низкий уровень ПИМ имеет решающее значение для поддержания высокого отношения сигнал/шум (SNR), что напрямую влияет на скорость передачи мобильных данных и четкость голосовых вызовов.
- Вопрос 3: Какая фактическая мощность теряется при объединении сигналов через этот соединитель?
- А: В гибридном соединителе 2x1 существует неотъемлемая особенность. Потери связи 3 дБ Поскольку мощность распределяется между выходным портом и внутренним оконечным устройством. Однако наша модель отличается очень низкими рассеиваемыми характеристиками. потери на вставке ≤0,5 дБ , обеспечивая максимальную эффективность сигнала, превышающую теоретические потери при разделении сигнала.
- Вопрос 4: Подходит ли разъем DIN-Female для мощных приложений?
- А: Да. Разъем 7/16 DIN Это отраслевой стандарт для мощных радиочастотных систем. Большая площадь контактной поверхности обеспечивает превосходное рассеивание тепла и стабильную работу с низким уровнем интермодуляционных искажений, даже при средней мощности 150 Вт на порт этого устройства.
- В5: Можно ли установить этот соединитель на крыше или в прибрежной зоне?
- А: Безусловно. С Степень защиты от воздействия окружающей среды IP65 Благодаря широкому диапазону рабочих температур от -35°C до +65°C, этот соединитель разработан для работы в суровых условиях окружающей среды, включая пыль, влагу и перепады температур.
Механическое черчение

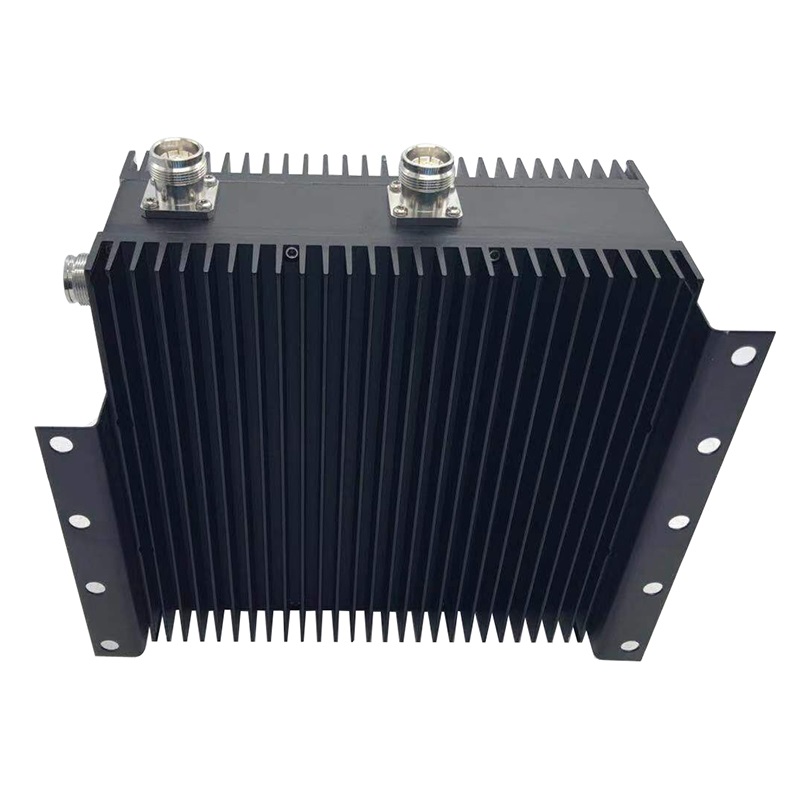

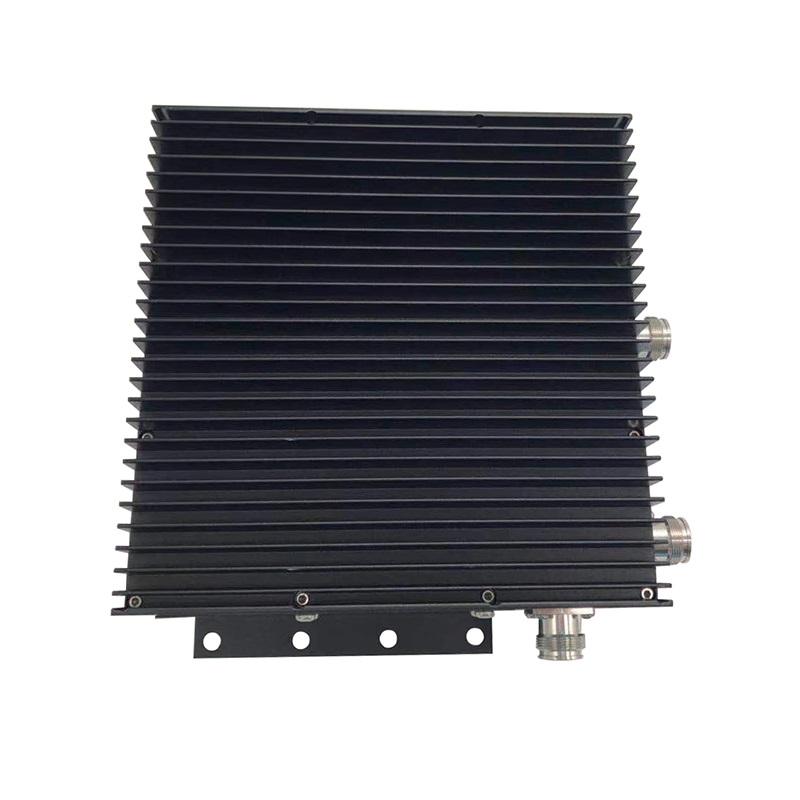

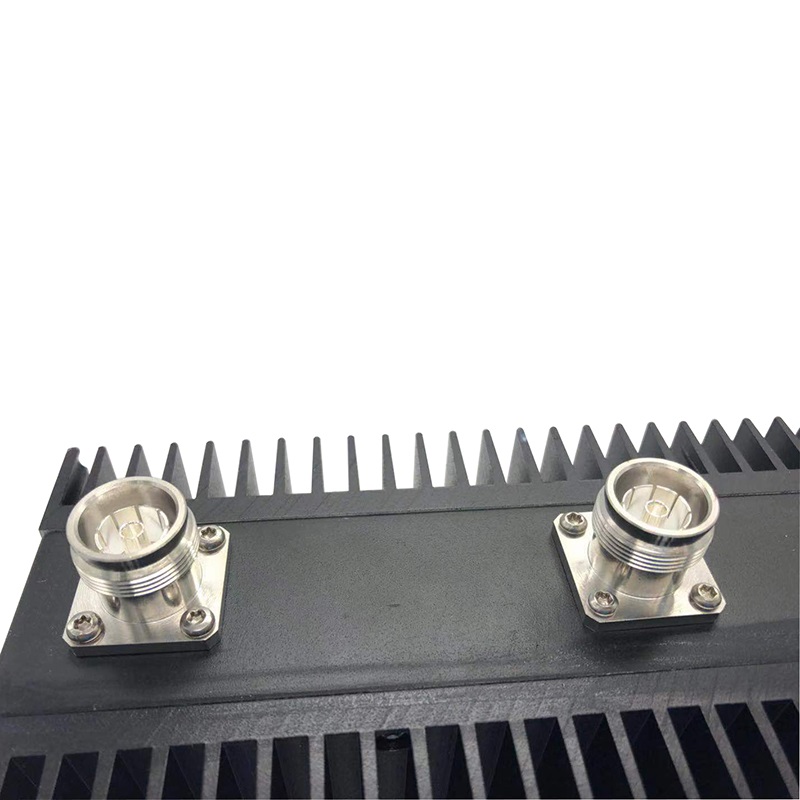

Изображения с подробным описанием товара
