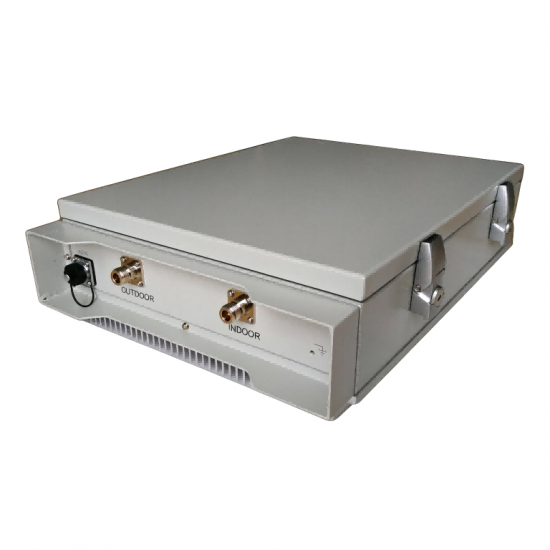

Tetra 390M 10dbm селективный волоконно-оптический ретранслятор для внеэфирных каналов

+10dbm TETRA,UHF, PMR, DMR Двунаправленный усилитель (BDA) 400 МГц Усилитель мощности Walkie Talkie Усилитель/Ретранслятор
  • Пункт нет.:

    MMU-T400OP-CH8-P10-M
  • Время:

    Based on exact quantity
  • Происхождения Товара :

    Hefei , China
  • Бренд:

    Maniron
  • Доставка Порт:

    Shanghai , Ningbo , Shenzhen....
  • Оплата:

    100% TT before shipment
  • Цвет:

    Gray or Customized
  • MOQ:

    1
  • Детали Продуктов



Tetra 390M +10dbm Селективный волоконно-оптический повторитель каналов вне эфира

Модель основного блока: MMU-T400OP-CH8-P10-MU

Модель удаленного блока: MRU-T400OP-CH8-P10-RU

1. Технические характеристики главного блока (MU)


Предметы

Условия тестирования

Техническая спецификация

Памятка

Нисходящая линия

Восходящий канал

Диапазон частот

Работа внутри группы

390 МГц~395 МГц

380 МГц~385 МГц

Максимальная пропускная способность

Работа внутри группы

5 МГц

Выходная мощность

Работа внутри группы

-

10 ± 2 дБм

Макс. уровень ВЧ-входа

Работа внутри группы

+5дБм

-

Минимальный уровень ВЧ-входа

Работа внутри группы

-70дБм

-

Макс. вход RF без повреждений

Работа внутри группы

10 дБм

-

КСВ

Работа внутри группы

≤1,5

ИМД

Работа внутри группы

≤45 дБн

Пульсация в полосе пропускания (в полосе)

≤3дБ

Временная задержка

Работа внутри группы

≤35,0 мкс

Соединитель

N-женщина

Оптические характеристики

Оптическая выходная мощность

+3дБм±2дБ

-

Оптическая максимальная входная мощность

+4дБм

Оптическая минимальная входная мощность

+0 дБм

Уровень повреждения оптического входа

+10 дБм

Оптическая длина

ДЛ: 1310нм, УЛ: 1550нм

Максоптикалпаслосс

≤10 дБ /Включая потерю оптического сплиттера

Оптический разъем

ЛК/ПК

Количество оптических портов

4

Источник питания и механические характеристики

Источник питания

100 В ~ 240 В переменного тока / 50 Гц или 42 В ~ 60 В постоянного тока

Измерение

530мм*310мм*195мм

Масса

23 кг

Максимум. Потребляемая мощность

50 Вт

Рабочая Температура

-5~+45℃

Рабочая влажность

≤85%

Экологический класс

IP65

РЧ-разъем

N-мама, 50 Ом

Среднее время безотказной работы

≥30000 часов

Локальная система мониторинга

Интерфейс монитора

С помощью кабеля RS232



2. Технические характеристики удаленного устройства


Предметы

Условия тестирования

Техническая спецификация

Нисходящая линия

Восходящий канал

Диапазон частот

Работа внутри группы

390 МГц~395 МГц

380 МГц~385 МГц

Максимальная пропускная способность

Работа внутри группы

5 МГц

Выходная мощность

Работа внутри группы

+10±2дБм

--

Индивидуальные

Максимальный ввод без повреждений

Работа внутри группы

--

+10 дБм

Максимальный входной уровень RF

Работа внутри группы

--

-25дБм

Минимальный входной РЧ-уровень

Работа внутри группы

--

-107 дБм

Коэффициент шума

Работа внутри группы

--

≤5дБ

ИМД

≤-45 дБн

АЛК

Работа внутри группы

При добавлении ≤10 дБ на макс. Выходной уровень, выходное отклонение ≤ ± 2 дБ, при добавлении> 10 дБ выходное отклонение ≤ ± 2 дБ или отключение.

КСВ

Работа внутри группы

≤1,5

Временная задержка

Работа внутри группы

≤35,0 мкс

Оптические характеристики

Оптическая выходная мощность

0~3дБм

Оптическая длина

ДЛ: 1310нм, УЛ: 1550нм

Максоптикалпаслосс

≤10 дБ /Включая потерю оптического сплиттера

Оптический разъем

ФК/ПК

Оптическая максимальная входная мощность

+4дБм

Оптическая минимальная входная мощность

+0 дБм

Оптическая входная мощность без повреждений

+10 дБм

Источник питания и механические характеристики

Источник питания

100 В ~ 240 В переменного тока / 50 Гц или 42 В ~ 60 В постоянного тока

Измерение

530мм*310мм*195мм

Масса

23 кг

Максимум. Потребляемая мощность

50 Вт

Рабочая Температура

-25~+55℃

Рабочая влажность

≤95%

Экологический класс

IP65

РЧ-разъем

N-мама, 50 Ом

Среднее время безотказной работы

≥30000 часов

Локальная система мониторинга

База графического интерфейса

С помощью кабеля RS232




3.Техническая спецификация всей системы MOU+ROU


Предметы

Условия тестирования

Техническая спецификация

Памятка

восходящая линия связи

нисходящая линия

Диапазон частот

Работа внутри группы

380 МГц~385 МГц

390 МГц~395 МГц

Максимальная пропускная способность

Работа внутри группы

5 МГц

Выходная мощность

Работа внутри группы

+10±2дБм

+10±2дБм

Индивидуальные

ALC (дБ)

Вход добавить 10 дБ

△Po≤±2

Максимальное усиление

Работа внутри группы

70 ± 3 дБ

70 ± 3 дБ

Пульсация в диапазоне (дБ)

Эффективная пропускная способность

≤3

Макс. уровень ввода без повреждений

Продолжить 1 мин.

-10 дБм

ИМД

Работа внутри группы

≤45 дБн

Задержка передачи (США)

Работа внутри группы

≤35,0

Коэффициент шума (дБ)

Работа внутри группы

≤5 (макс. усиление)

Порт КСВН

Порт БС

≤1,5

Порт МС

≤1,5
