Название продукта

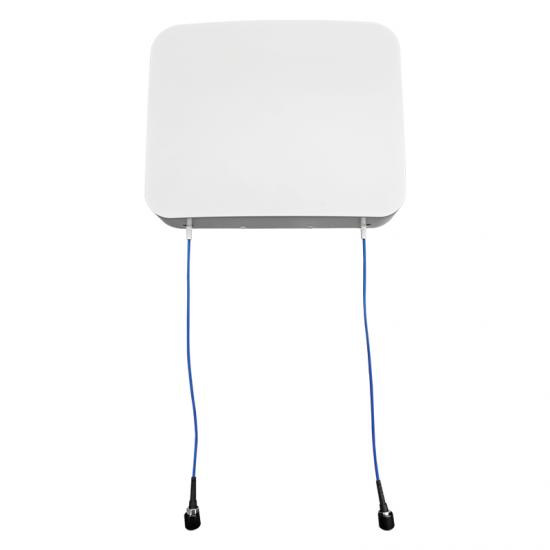

Направленная панельная антенна Maniron 380–4300 МГц для помещений и улицы
П Особенности продукта
◆ Широкий диапазон частот 380–4300 МГц
◆ Низкий КСВ
◆ Высокий коэффициент усиления
◆ Широко используется для DAS
Технические и механические характеристики
Номер модели
ПИМ<-140
ПИМ<-150
ПИМ<-153
N Женский
МНА
-380-4300VV-8-ID-
НВ1
МНА
-380-4300VV-8-ID-
НВ2
МНА
-380-4300VV-8-ID-
НВ3
4.3-10 Женский
МНА
-380-4300VV-8-ID-
МВ1
МНА
-380-4300VV-8-ID-
МВ2
МНА
-380-4300VV-8-ID-
МВ3
Электрические характеристики
Диапазон частот, МГц
380-520
698-960
1710-2700
3300-4300
Коэффициент усиления, дБи
3
6
8
7.5
КСВ
≤3.0
≤2.0
≤2.0
≤2.0
Поляризация
Вертикальный + Вертикальный
ПИМ, 3-го порядка, 2x20 Вт, дБн
Н/Д
≤
-140 /
≤
-150 /
≤
-153
Н/Д
Соотношение фронт-тыл, дБ
Н/Д
10
18
14
Изоляция, дБ
10
12
20
24
Горизонтальная ширина луча
120°
90°
65°
38°
Вертикальная ширина луча
80°
65°
60°
36°
Входное сопротивление, Ом
50
Макс. входная мощность, Вт
50
Защита от молний
Земля постоянного тока
Механические характеристики
Разъем
2 х N
Женский /
2 х 4,3-10
Женский
Размеры, мм
393x317x80
Вес, кг
Приблизительно 1,5
Материал отражателя
Алюминий
Материал обтекателя, цвет
ABS (УФ-стабилизированный),
Белый, RAL 9003
Рабочая температура, °С
-40 до +65
