Обзор продукта и его характеристики

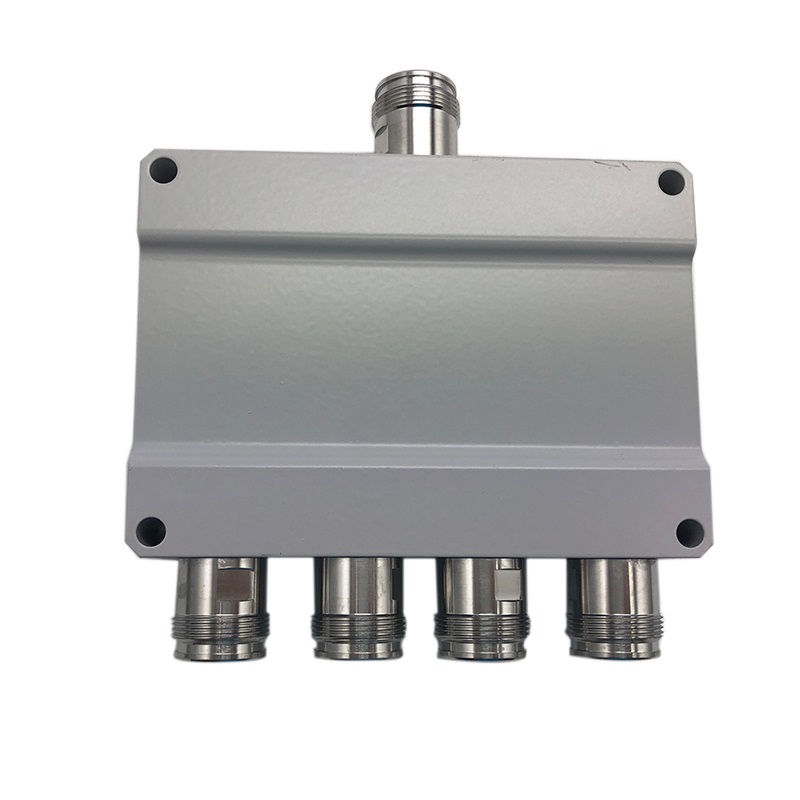

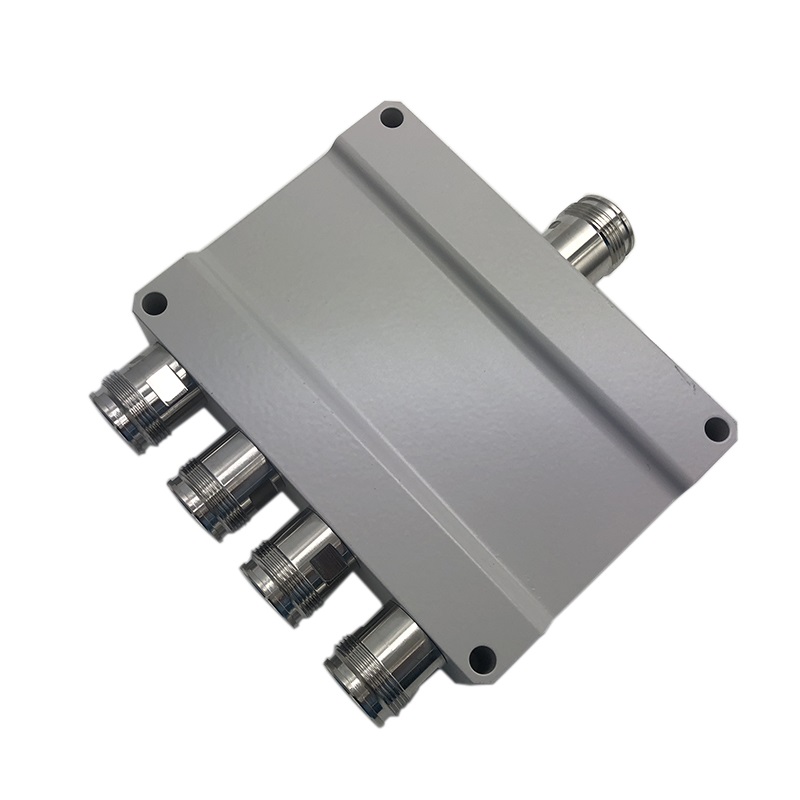

Он 600-3800 МГц 4-сторонний разветвитель реактивной мощности Это высокоэффективный компонент, разработанный для современных внутриздательных систем (IBS). Благодаря уникальной конструкции достигается сверхнизкий показатель PIM (эффективность преобразования энергии). -160 дБн Она обеспечивает бесперебойное покрытие в сетях 2G, 3G, 4G LTE и, в частности, диапазоны 5G NR Этот разветвитель необходим для распределения радиочастотной мощности от одного входа к четырем выходам с минимальными потерями, он отличается прочной конструкцией. IP65 жилье и 4.3-10 Женский разъемы, отвечающие высоким требованиям к пропускной способности как сетей общественной безопасности, так и коммерческих телекоммуникационных сетей.
- Сверхширокополосное покрытие: Диапазон частот 600-3800 МГц, полная поддержка 5G и диапазонов для служб общественной безопасности.
- Сверхнизкий уровень PIM: ≤ -160 дБн при 2*43 дБм обеспечивает передачу сигнала без помех.
- Высокая мощность: Поддерживает суммарную входную мощность до 300 Вт в непрерывном режиме.
- Экологическая стойкость: Степень защиты IP65 позволяет использовать устройство как внутри, так и вне помещений в различных климатических условиях.
Технические и механические характеристики
| Параметр | Технические характеристики |
|---|---|
| Диапазон частот (МГц) | 600 - 3800 МГц |
| Номер входного/выходного порта | 1 входной порт / 4 выходных порта |
| Раздельные потери (дБ) | 6,0 дБ |
| Вносимые потери (IL) | ≤ 0,9 дБ |
| КСВР | ≤1,5 при 600-960 МГц | 1,35 при 960-2700 МГц | 1,4 при 2700-3800 МГц |
| 3-й PIM (дБс) | ≤ -160 дБн при 2*43 дБм (698-2700 МГц) |
| Суммарная входная мощность | 300 Вт CW |
| Импеданс | 50 Ом |
| Рабочая температура | от -30°C до +65°C |
| Тип разъема | 4.3-10 Женский |
| Цвет и степень защиты IP | Серый, IP65 |
| Относительная влажность | 5% - 95% |
Часто задаваемые вопросы (Вопросы и ответы)
- В1: Поддерживает ли этот 4-канальный разветвитель новые частотные диапазоны 5G?
- A: Да. Благодаря сверхширокому частотному диапазону 600-3800 МГц, он полностью охватывает критически важные диапазоны 5G Sub-6GHz (например, n77 и n78), а также устаревшие частоты 2G/3G/4G и частоты служб общественной безопасности.
- В2: Почему показатель PIM -160 дБн важен для внутриздательных решений?
- A: В помещениях с высокой плотностью пользователей пассивная интермодуляция (PIM) может создавать значительные помехи, замедляющие скорость передачи данных. Значение ≤ -160 дБн гарантирует, что разветвитель обеспечит «чистый» сигнал, максимизируя пропускную способность сети и скорость передачи данных для пользователей.
- В3: Можно ли установить этот разветвитель питания на открытом воздухе?
- А: Безусловно. Он имеет корпус со степенью защиты IP65 и выдерживает температуру от -30°C до +65°C, что делает его достаточно прочным для использования на наружных базовых станциях, крышах и во влажных условиях.
- В4: Каковы преимущества использования разъемов типа «мама» 4.3-10?
- A: Разъемы 4.3-10 разработаны специально для применений с низким уровнем интермодуляционных искажений (PIM). Они более компактны, чем старые разъемы 7/16 DIN, и обеспечивают более стабильный электрический контакт, что крайне важно для поддержания производительности по снижению PIM с течением времени.
- В5: В чем разница между «потерями разделения» и «потерями вставки»?
- A: Потери при разделении (6 дБ) — это теоретические потери, возникающие при разделении сигнала на 4 равных участка. Вносимые потери (≤ 0,9 дБ) — это фактические потери энергии из-за внутренних компонентов разветвителя. Наша конструкция минимизирует вносимые потери, обеспечивая максимальную передачу сигнала на ваши антенны.
Механическое черчение
