Обзор продукта
Он Серия MPSW-660 Это высокоточный микрополосковый делитель мощности Wilkinson, разработанный для требовательных задач. 5G и будущая 6G рынки. Обладая сверхшироким частотным диапазоном от от 600 МГц до 6000 МГц Она обеспечивает исключительное покрытие для всех диапазонов сотовой связи ниже 6 ГГц и высокочастотных приложений Wi-Fi. Эта серия выделяется своим Низкий уровень интермодуляционных искажений (-160 дБн) Высокое качество и посеребренное покрытие обеспечивают минимальные искажения сигнала и максимальную надежность. Подходит как для сложных внутриздательных решений (IBS), так и для наружного применения, благодаря классу защиты IP65 и высокой производительности. 4.3-10 Женский Благодаря своим разъемам, он является универсальным компонентом для современной беспроводной инфраструктуры.
Технические и механические характеристики
| Параметр | Двустороннее | 3-сторонний | 4-сторонний |
|---|---|---|---|
| Номер модели | MPSW-660-02-4F-160 | MPSW-660-03-4F-160 | MPSW-660-04-4F-160 |
| Диапазон частот | 600 - 6000 МГц | ||
| Раздельные потери (дБ) | 3,0 дБ | 4,8 дБ | 6,0 дБ |
| Вносимые потери (IL) | ≤ 1,8 дБ | ≤ 2,3 дБ | ≤ 2,8 дБ |
| Изоляция (дБ) | ≤ 18 дБ | ≤ 16 дБ | ≤ 16 дБ |
| КСВР | ≤ 1,45 | ≤ 1,50 | ≤ 1,50 |
| 3-й PIM (дБс) | ≤ -160 дБн при 2 x 43 дБм (698-2700 МГц) | ||
| Мощность / Импеданс | 50 Вт / 50 Ом | ||
| Разъем / Цвет | 4.3-10 Женский / Посеребренный | ||
| Размеры (мм) | 79 * 60 * 29 | 200 * 50 * 29 | 121 * 108 * 29 |
| Относящийся к окружающей среде | -35°C до +65°C / IP65 / Относительная влажность 5%-95% | ||
Примечание: Все технические характеристики могут быть изменены в соответствии с требованиями заказчика. Наша компания предлагает широкий ассортимент радиочастотной продукции для разработки индивидуальных инфраструктурных решений.
Наши профессиональные услуги
- Квалифицированная техническая поддержка для разветвителей мощности Wilkinson 5G/6G с низким уровнем интермодуляционных искажений (PIM) в диапазоне 600-6000 МГц.
- Полный спектр услуг OEM и ODM для удовлетворения уникальных требований проекта.
- Круглосуточный прямой доступ к нашим отделам продаж и инженерии для консультаций в режиме реального времени.
- Мы твердо привержены обеспечению эффективной и высококачественной поддержки по всем вашим потребностям в области радиочастот.
Часто задаваемые вопросы
- В1: В чем основное различие между разветвителем мощности Wilkinson и полостным разветвителем?
- А: А Делитель мощности Уилкинсона В нем используются микрополосковые линии и внутренние резисторы для обеспечения высокой изоляции между выходными портами. Это предотвращает помехи сигнала между различными ответвлениями, что делает его идеальным для систем, где изоляция между портами важнее, чем высокая мощность.
- В2: Почему диапазон частот 600-6000 МГц важен для 5G и 6G?
- A: Этот сверхширокополосный диапазон охватывает весь спектр частот ниже 6 ГГц. Он поддерживает низкочастотный 5G (600/700 МГц) для широкого покрытия и среднечастотный 5G для высокой скорости, а также расширяется до 6000 МГц для поддержки Wi-Fi 6E/7 и предстоящие Предварительные исследования 6G группы.
- В3: Каким образом показатель PIM -160 дБн повышает производительность сети?
- А: А Низкий уровень интермодуляционных искажений (PIM) ≤-160 дБн Это гарантирует, что делитель мощности не будет создавать внутренние шумы, которые могут мешать восходящему сигналу. В сетях 5G это крайне важно для поддержания высокой пропускной способности данных и снижения количества обрывов связи в условиях высокой плотности пользователей.
- Вопрос 4: Подходит ли этот разветвитель мощности для установки базовых станций на открытом воздухе?
- А: Да. С Степень защиты от воздействия окружающей среды IP65 Благодаря рабочему диапазону температур от -35°C до +65°C, серия MPSW-660 полностью защищена от пыли и струй воды под низким давлением, что делает ее надежной как для внутреннего, так и для наружного применения.

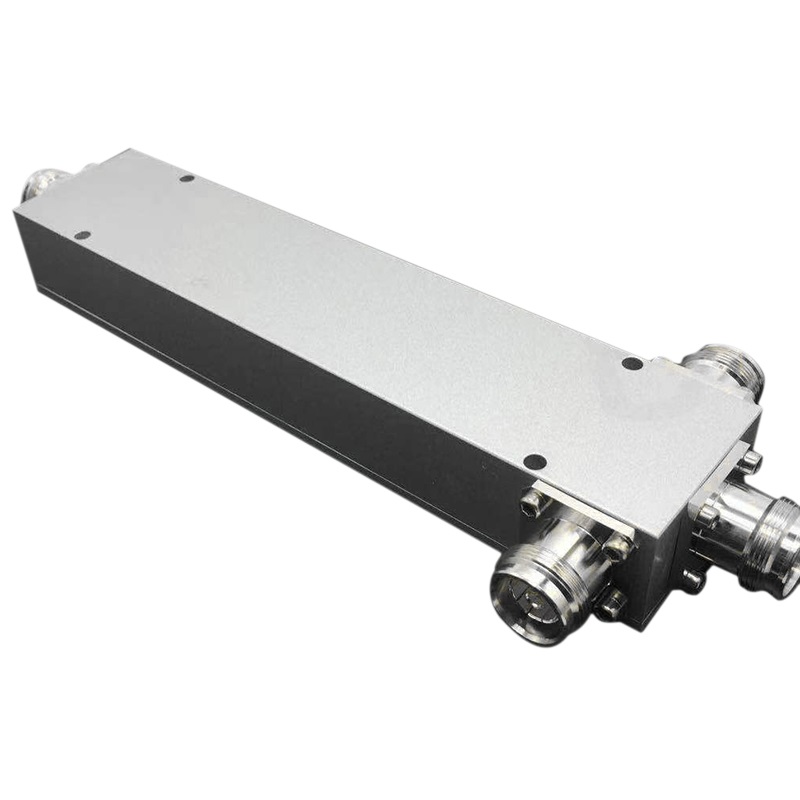

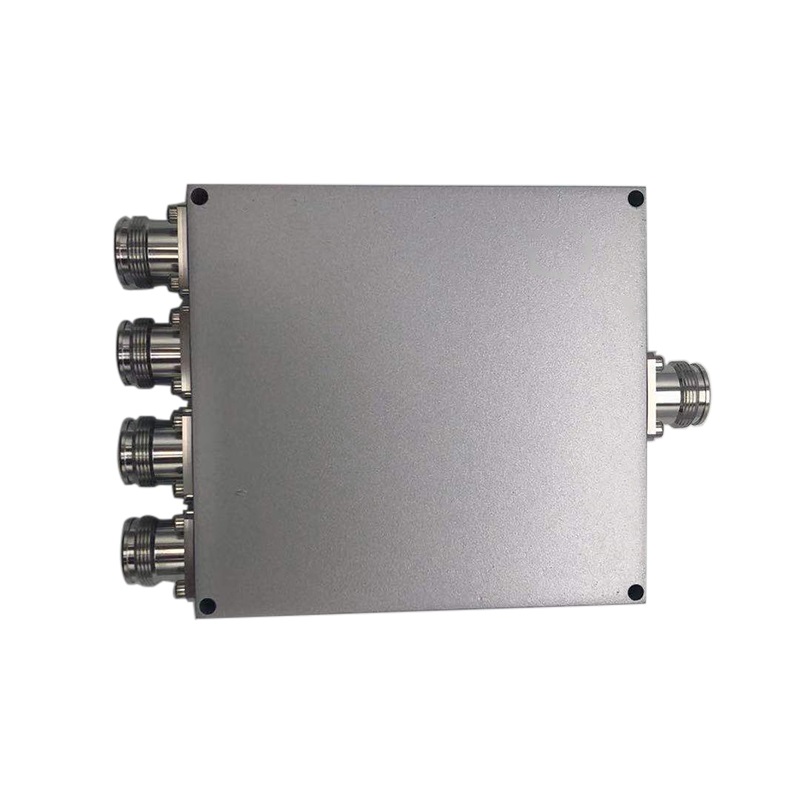

Изображения товара
