Обзор продукта и его характеристики
Он Трехсторонний разветвитель реактивной мощности 600-3800 МГц Это высокопроизводительный компонент, разработанный для передовых решений для внутризданий (IBS). Благодаря уникальному процессу проектирования микрополосковых плат, он обеспечивает исключительное качество. -160 дБн низкий уровень интермодуляционных искажений рейтинг и сверхширокий частотный диапазон, охватывающий как Общественная безопасность и диапазоны 5G NR Этот разветвитель эффективно разделяет один входной сигнал на три равных выхода с ультранизкими вносимыми потерями, что делает его идеальным для высокоскоростного покрытия сетей 2G/3G/4G/5G как внутри помещений, так и на открытом воздухе.
Технические и механические характеристики
| Параметр | Технические характеристики |
|---|---|
| Диапазон частот (МГц) | 600 - 3800 МГц |
| Номер входного/выходного порта | 1 входной порт / 3 выходных порта |
| Раздельные потери (дБ) | 4,8 дБ |
| Вносимые потери (IL) | ≤ 0,6 дБ |
| КСВР | ≤1,4 при 600-960 МГц | 1,3 при 960-2700 МГц | 1,4 при 2700-3800 МГц |
| 3-й PIM (дБс) | ≤ -160 дБн при 2*43 дБм (698-2700 МГц) |
| Суммарная входная мощность | 300 Вт CW |
| Импеданс | 50 Ом |
| Диапазон температур | от -30°C до +65°C |
| Тип разъема | 4.3-10 Женский |
| Цвет и степень защиты IP | Серый, IP65 |
| Относительная влажность | 5% - 95% |
Часто задаваемые вопросы (Вопросы и ответы)
- В1: Какие частотные диапазоны поддерживает этот трехсторонний разветвитель питания?
- A: Этот реактивный разветвитель охватывает сверхширокий диапазон частот от 600 МГц до 3800 МГц, что делает его полностью совместимым с сетями 2G, 3G, 4G LTE и новейшими диапазонами 5G NR, а также сетями служб общественной безопасности.
- В2: Почему низкий уровень интермодуляционных искажений (PIM) -160 дБн имеет важное значение для сетей 5G?
- A: Низкий уровень пассивной интермодуляции (PIM) имеет решающее значение в сетях 5G и сетях с высокой пропускной способностью. Показатель ≤ -160 дБн предотвращает возникновение внутренних помех, создавая шум, обеспечивая более высокую пропускную способность данных и более стабильное соединение для мобильных пользователей.
- В3: Подходит ли этот продукт для использования на открытом воздухе?
- A: Да, он имеет корпус со степенью защиты IP65 и может работать при температурах от -30°C до +65°C, обеспечивая надежную работу как для внутренних распределенных антенных систем (DAS), так и для наружных базовых станций.
- В4: В чем преимущество использования разъемов типа «мама» 4.3-10 по сравнению со стандартными разъемами?
- A: Разъемы 4.3-10 являются современным стандартом для применений с низким уровнем интермодуляционных искажений (PIM). Они меньше, чем разъемы 7/16 DIN, и обеспечивают превосходную механическую стабильность и электрический контакт, что помогает поддерживать низкий уровень PIM в течение длительного времени.
- В5: Как «разделение потерь» влияет на сигнал на всех трех выходных портах?
- A: В трехканальном разветвителе сигнал делится поровну. Теоретические потери при разделении составляют 4,8 дБ на порт. Наша конструкция сводит к минимуму дополнительные вносимые потери (≤0,6 дБ), гарантируя, что каждый выходной порт получает максимально возможную энергию сигнала.
Механическое черчение

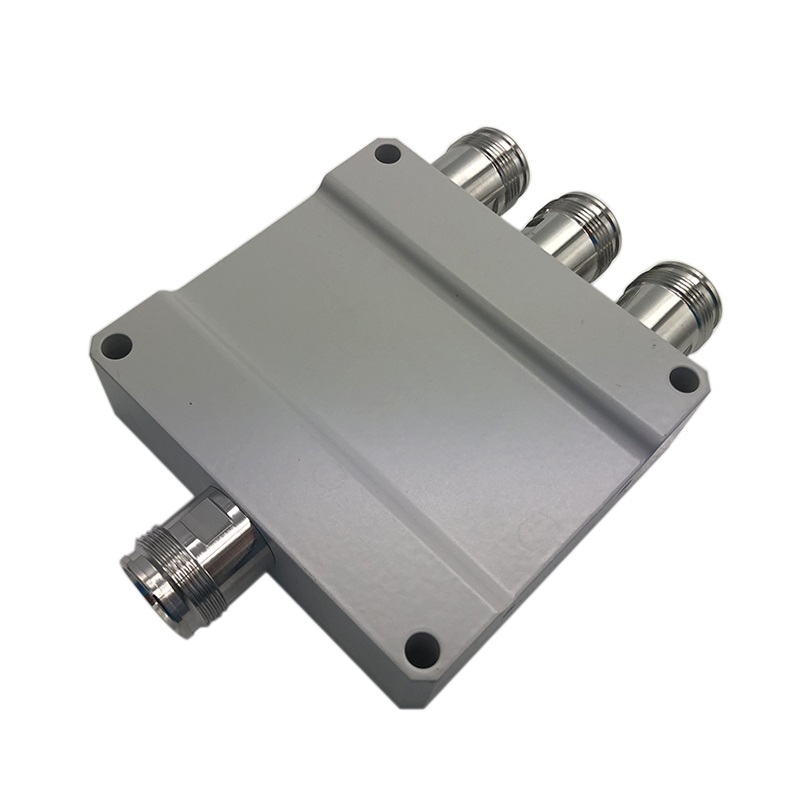

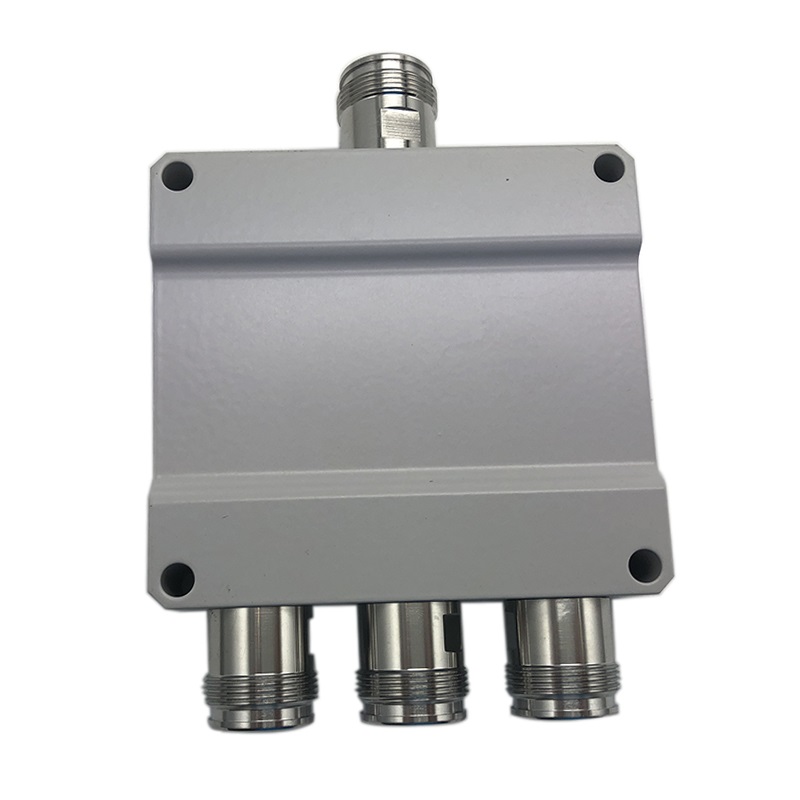

Изображения товара
