Название продукта

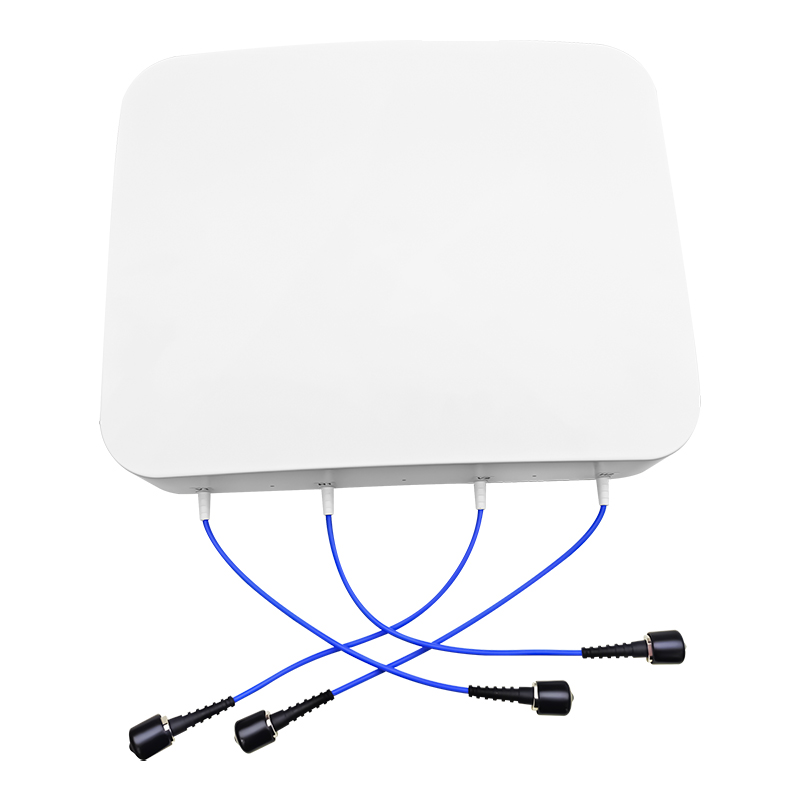

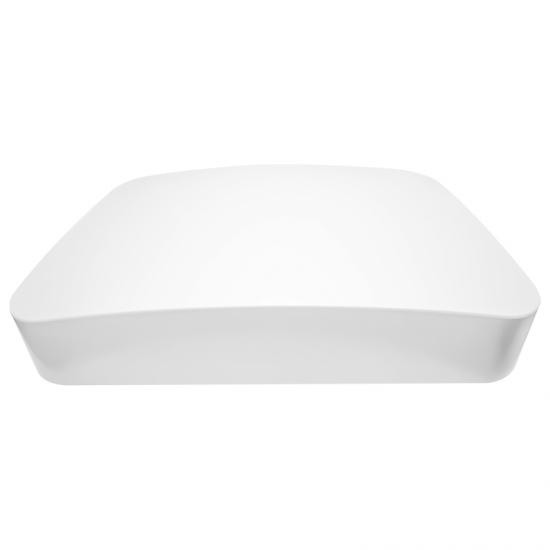

600–6000 МГц с низким PIM 4-портовая наружная панельная антенна
П Особенности продукта
◆ Широкий диапазон частот 600-6000 МГц
◆ Низкий КСВ
◆ Высокий коэффициент усиления
Технические и механические характеристики
Электрические характеристики |
|||||
Частота Диапазон, МГц |
600-698 |
698-960 |
1710-2700 |
3300-4000 |
4000-6000 |
Прирост, д Би |
4.0 |
5.5 |
8.5 |
7.0 |
6.0 |
КСВ |
≤2,5 |
≤2.0 |
≤2.0 |
≤2.0 |
≤2.0 |
Поляризация |
Горизонтальные и вертикальные |
||||
Изоляция, дБ |
≥10 |
≥12 |
≥20 |
≥24 |
≥24 |
Спереди к Назад Коэффициент, дБ |
≥6 |
≥7 |
≥13 |
≥10 |
≥10 |
ПИМ, 3-й Заказ, 2x20 Вт |
≤-140 д до н.э. |
≤-153 дня до н.э. |
|||
Горизонтальный Ширина луча |
108-80° |
130-85° |
95-58° |
65-33° |
52-28° |
Ширина вертикальной балки |
98-75° |
108-78° |
83-45° |
90-25° |
45-22° |
Вход Импеданс |
50 Ω |
||||
Макс. Вход Власть |
50 Вт |
||||
Защита от молний |
округ Колумбия Земля |
||||
Механические характеристики |
|||||
Разъем |
4 х 4,3-10 Женский |
||||
Размеры |
385x315x68 мм |
||||
Масса |
1.5 кг |
||||
Материал отражателя |
Алюминий и печатная плата |
||||
Материал обтекателя |
АБС (УФ Стабилизированный) |
||||
Рабочая температура |
-40°С до +65°С |
Приложение
