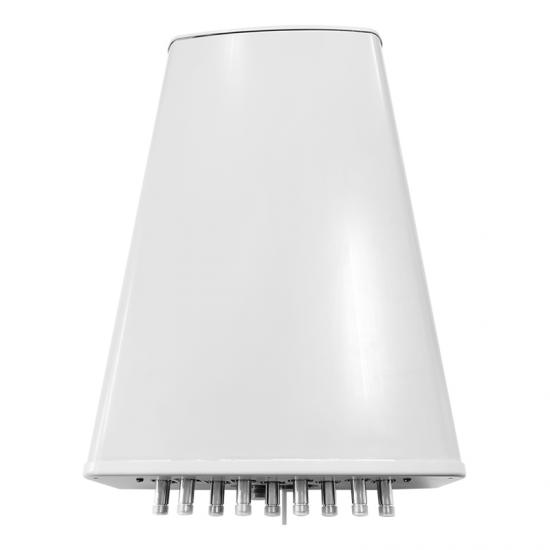

8-портовая двухполяризованная антенна RET 2300–2400 МГц с усилением 13 дБи

Диапазон частот

23 00- 24 00

Диапазон вертикального электрического наклона (°)

2-12

Точность наклона (°)

±1,0

Калибровка и электрические параметры

Степень связи между калибровочным портом и излучающими портами (дБ)

-26±2

Максимальное отклонение амплитуды от порта калибровки до излучающих портов (дБ)

≤0,9

Максимальное отклонение фазы от порта калибровки до излучающих портов (°)

≤7

Коэффициент стоячей волны по напряжению (КСВН) на калибровочном и излучающем портах

≤1,50

Средняя допустимая мощность (Вт)

≥80

Изоляция между сополяризованными излучающими портами (дБ)

При наклоне вниз на 2–6°

≥25

При наклоне вниз на 7–12°

≥25

Изоляция между кросс-поляризованными излучающими портами (дБ)

При наклоне вниз на 2–6°

≥25

При наклоне вниз на 7–12°

≥25

Параметры излучения

Единичный луч

Горизонтальная ширина луча по половинной мощности (°)

65±10

Коэффициент усиления луча элемента (дБи)

≥ 13

Падение мощности на краю при ±60° (дБ)

12±3

Вертикальная ширина луча по половинной мощности (°)

≥ 15

Коэффициент кросс-поляризации (осевой, дБ)

≥15

Коэффициент кросс-поляризации (диапазон ±60°, дБ)

≥8

Соотношение фронт-назад (дБ)

≥23

Подавление верхних боковых лепестков (дБ)

≤-1 6

Трансляционный луч

Коэффициент усиления луча вещания (дБи)

≥1 3

Коэффициент мощности в секторе ±32,5° (%)

72±7

Коэффициент мощности в секторе ±60° (%)

≥90

Падение мощности на краю луча ±60° (дБ)

12±3

Вертикальная ширина луча по половинной мощности (°)

≥4,5

Власть Соотношение фронт-назад (дБ)

≥25

Подавление верхних боковых лепестков (дБ)

≤-1 6

Бизнес-луч

Коэффициент усиления луча обслуживания при 0° (дБи)

≥ 19

Горизонтальная ширина луча половинной мощности при 0° (°)

≤25

Уровень горизонтального бокового лепестка при 0° (дБ)

≤-1 3.5

Коэффициент усиления луча при ±60° (дБи)

≥17

Горизонтальная ширина диаграммы направленности по половинной мощности при ±60° (°)

≤25

Уровень горизонтального бокового лепестка при ±60° (дБ)

≤-3

Коэффициент кросс-поляризации при 0° (осевой, дБ)

≥20

Соотношение излучений вперед-назад при 0° (дБ)

≥28

Тип разъема

9*NK самка или 9*4.3-10 самка

Расположение разъема

Нижний

Размеры (мм)

750*398*141

Вес (кг)

15 (без скобок)

Материал обтекателя

ПВХ

Цвет обтекателя

Серый

Рабочая температура (°С)

-40 до +70

Рабочая влажность (%)

5-95

Сопротивление ветра (м/с)

60

Приложение

На открытом воздухе

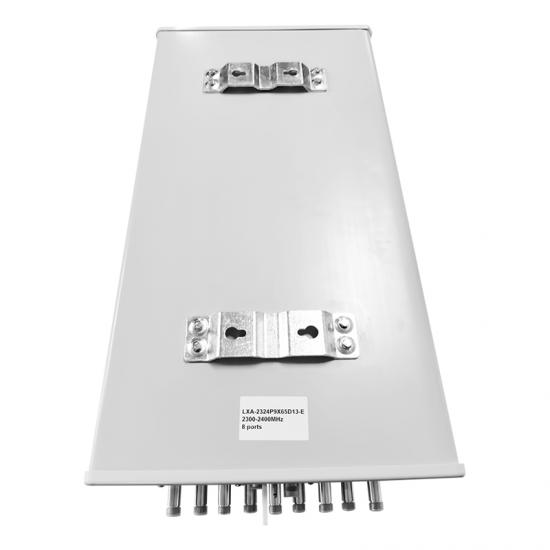

Способ крепления

Монтаж на столб (диаметр столба: ∅42–∅115 мм)

Свойства РЕТ

Тип РЕТ

Интегрированный RET

протоколы RET

AISG 2.0/3GPP

Диапазон входного напряжения (В)

10-30DC

Потребляемая мощность(Вт)

＜ 0,6（когда двигатель не работает, 12 В）

＜ 5 (при работающем двигателе, 12 В)

＜ 10（при запуске или выключении двигателя, 12 В）

Время регулировки (полный диапазон)(с)

Тип.50 (обычно, в зависимости от типа антенны)

Ret-соединитель

Разъем 2*8 контактов в соответствии с IEC 60130-9

Дейзи Чан на входе:мужчина/Дейзи Чан на выходе:женщина

Назначение контактов согласно Aisg

1

2

3

4

5

6

7

8

Не используется

Не используется

RS-485B

Не используется

RS-485A

округ Колумбия

Возврат постоянного тока

Не используется

Молниезащита (КА)

8(8/20 мкс )
