Название продукта
Дуплексер-комбайнер высокой мощности УВЧ
Особенности продукта
◆ Более узкое разделение RX-TX
◆Высокая надежность
◆Простая установка
Технические и механические характеристики :
|
Продукт Число |
МН -Т- СГК -450М-350Вт-4С |
|
|
Электрические Технические характеристики |
||
|
Канал |
Низкий Проходить (RX) |
Высокий Проходить (Техас) |
|
Частота Диапазон |
Частота может быть сделал в пределах 400~520 МГц диапазон |
|
|
Разделение RX-TX |
5 МГц ( для пример РХ =433 МГц , Техас =438 МГц ) |
|
|
Более узкий Разделение RX-TX Доступны частоты 2 МГц, 3 МГц и 4 МГц. Разделение RX-TX чем ближе, тем вставка потеря будет быть более выше, тем изоляция будет быть более ниже. Если ваш Частота приема-передачи слишком близко к каждому другое, мы предлагаем вам использовать 6 полость или 8 полость дуплексер. |
||
|
Вставка Потеря |
Разделение ≤1 дБ при 5 МГц |
Разделение ≤1 дБ при 5 МГц |
|
КСВ |
≤ 1.2 |
≤ 1.2 |
|
Возвращаться Потеря |
≥20 дБ |
≥20 дБ |
|
РХ - Техас Изоляция |
≥80 дБ @5 МГц Разделение |
|
|
Макс . Вход Власть |
350 Вт ( CW ) |
|
|
Механический Технические характеристики |
||
|
Рабочая температура повторно |
-20 ℃~ +65 ℃ |
|
|
Тип разъема |
Н- Женский ， 50 Ом |
|
|
Размеры |
410 мм *360 мм *110 мм |
|
|
Размер доставки |
500 мм *440 мм *170 мм |
|
|
Вес нетто |
6.5 КГ |
|
|
Вес при доставке |
8 КГ |
|
|
Появление |
Серебро Цвет |
|

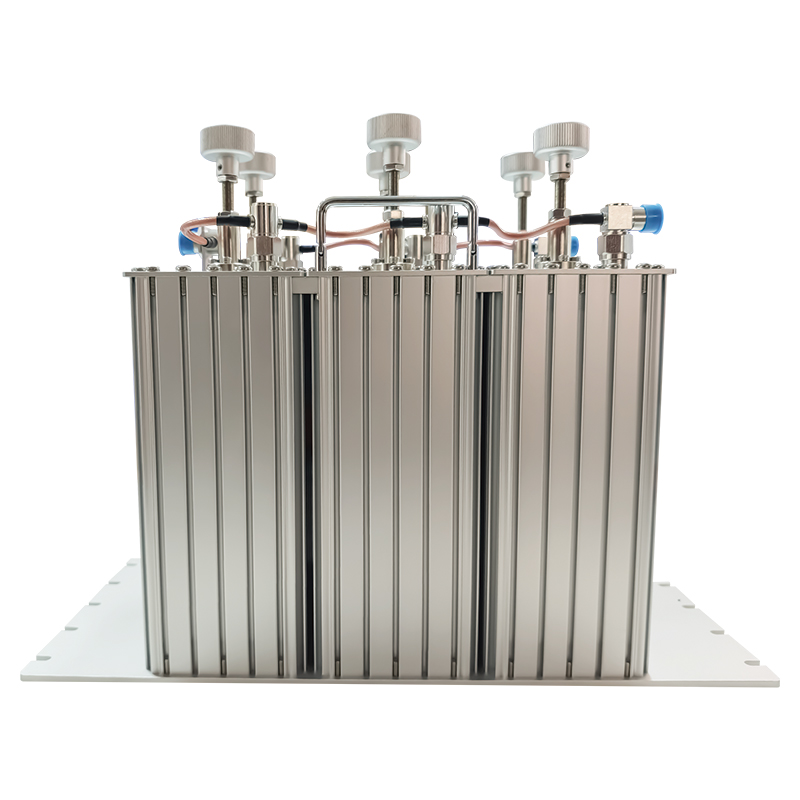

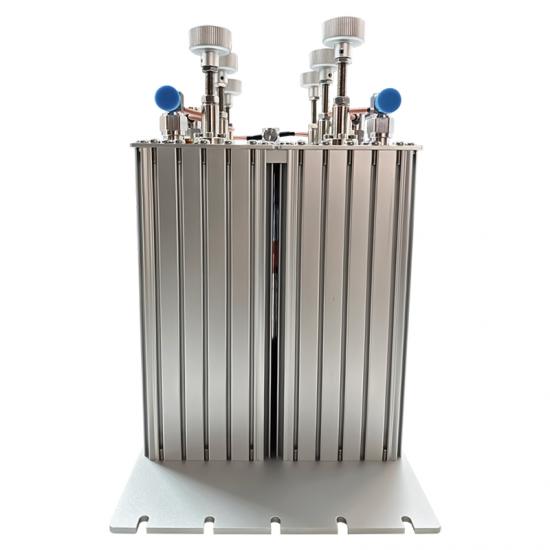

Фотографии продукта:
