Обзор продукта
Он МНФ-1820-155-Н является высокопроизводительным Двухдиапазонный радиочастотный фильтр мощностью 200 Вт Разработан для обеспечения превосходной избирательности и изоляции в современных сетях 2G/3G/4G и 5G. Специально разработан для 1885-1915 МГц и 2010-2025 МГц диапазоны частот, это эффективно y снижает помехи за счет улучшения избирательности приемников и повышения изоляции между близко расположенными передатчиками. При этом IP67 атмосферостойкость и сверхнизкий уровень Пассивная интермодуляция (-155 дБн) Этот фильтр идеально подходит как для высокопроизводительных систем внутри помещений, так и для сложных условий эксплуатации базовых станций на открытом воздухе.
Технические и механические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | МНФ-1820-155-Н |
| Диапазон полосы пропускания | 1885-1915 МГц и 2010-2025 МГц |
| Вносимые потери | ≤ 1,2 дБ |
| КСВР | ≤ 1,30 |
| Пассивная интермодуляция (ПИМ) | ≤ -155 дБн при 2 x 43 дБм |
| Средняя допустимая мощность | 200 Вт |
| Импеданс | 50 Ом |
| Тип разъема | N-Женский (Стандартный) |
| Размеры | 333 * 310 * 82 мм (без учета кронштейнов) |
| Экологический рейтинг | Для использования внутри и вне помещений, степень защиты IP67. |
ПРИМЕЧАНИЕ: Частотные диапазоны и характеристики затухания в полосе подавления могут быть полностью настроены в соответствии с требованиями конкретного проекта. Наша инженерная команда может предложить решения для различных уровней мощности и типов разъемов.
Наши профессиональные услуги
- Разработка специализированных радиочастотных фильтров для сложных сценариев совместного размещения оборудования несколькими операторами.
- Производство по OEM и ODM заказам с упором на высокую надежность и низкий уровень интермодуляционных искажений.
- Круглосуточная техническая поддержка для анализа сетевых помех и разработки решений.
- Быстрое прототипирование и строгий контроль качества, обеспечивающие соответствие мировым телекоммуникационным стандартам.
Часто задаваемые вопросы
- В1: Какую пользу приносит этот фильтр, когда антенны установлены близко друг к другу?
- А: Когда антенны расположены рядом, сигналы от одного передатчика могут снижать чувствительность расположенного рядом приемника. Это ВЧ-фильтр 200 Вт обеспечивает высокое подавление внеполосных помех, эффективно «очищая» сигнал и обеспечивая изоляцию, необходимую для предотвращения перекрестных помех и системного шума.
- В2: В чем значение класса защиты IP67 для данной модели?
- А: Степень защиты IP67 Это гарантирует полную пыленепроницаемость фильтра и его способность выдерживать погружение в воду на глубину до 1 метра. Благодаря этому он идеально подходит для наружной установки на крышах, где он подвергается воздействию сильных дождей, влажности и пыли.
- В3: Сможет ли этот фильтр справиться с высокой мощностью базовых станций 5G?
- А: Да, с 200 Вт Обладая средней мощностью, он разработан для работы с высокими уровнями энергии, характерными для макробазовых станций и мощных узлов DAS, без тепловой деградации.
- Вопрос 4: Улучшает ли низкий уровень интермодуляционных искажений (PIM) -155 дБн пропускную способность данных?
- А: Безусловно. Пассивная интермодуляция (ПИМ) Создает фоновый шум, который мешает восходящему сигналу. Поддерживая PIM на уровне ≤ -155 дБн, фильтр обеспечивает более высокое отношение сигнал/шум (SNR), что напрямую приводит к более стабильным соединениям и более высокой пропускной способности данных для мобильных пользователей.

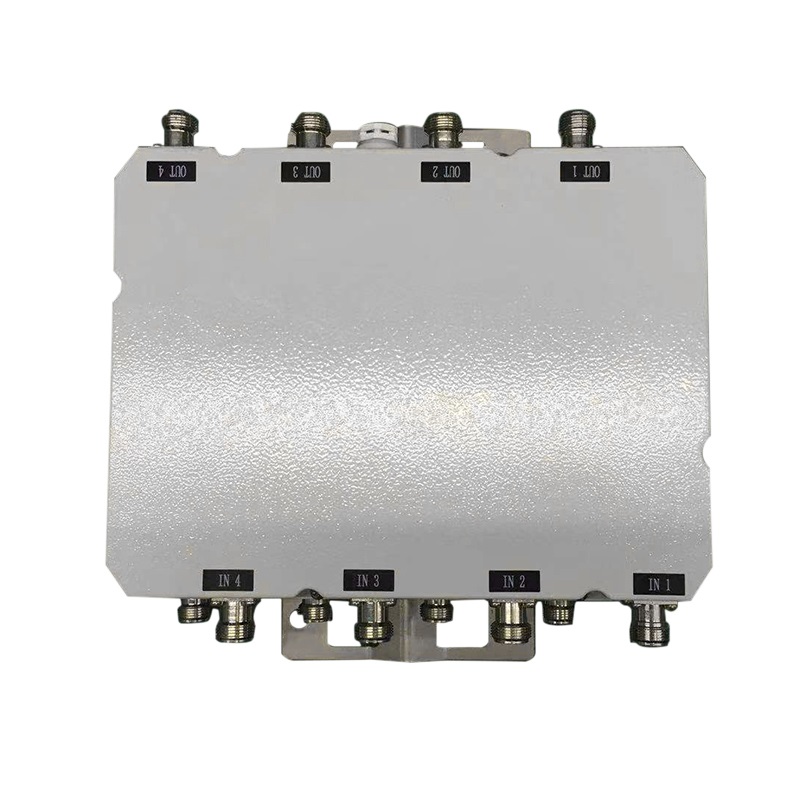

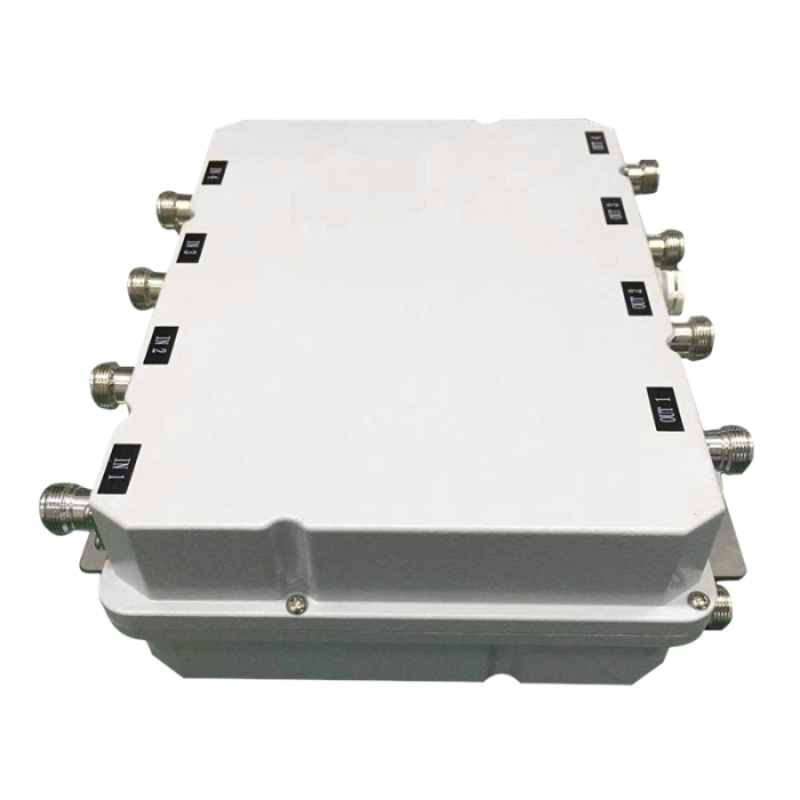

Механические изображения
