Описание продукта
Он Коаксиальный изолятор ОВЧ (146-174 МГц) — это мощное пассивное устройство, разработанное для защиты критически важных сигналов. Предлагает исключительные возможности. Изоляция 40 дБ Благодаря стабильному КСВ, это важный компонент для защиты передатчиков. Военная, космическая и коммерческая сферы Применение в радиосвязи. Его ориентация по часовой стрелке (→) обеспечивает эффективный поток энергии, одновременно защищая чувствительную электронику от высокой отраженной мощности.
Характеристики продукта
- Высокая изоляция: Обладает как минимум Изоляция 40 дБ , обеспечивая защиту элитного уровня от обратной связи сигнала.
- Широкая полоса пропускания ОВЧ-диапазона: Оптимизировано для 146-174 МГц спектр, подходящий для широкого спектра стандартов связи.
- Высокая устойчивость к высоким нагрузкам: Оценка для 100 Вт CW для максимальной надежности как в прямом, так и в обратном направлении.
- Исключительная универсальность: Разработан для надежной работы в диапазоне температур от от -20°C до +70°C .
Технические характеристики
| Номер модели. | N-1-100 / 146-174 МГц |
| Диапазон частот | 146–174 МГц (по часовой стрелке) |
| Вносимые потери | ≤ 1,2 дБ |
| Изоляция | ≥ 40 дБ |
| КСВ | ≤ 1,25 |
| Сила вперед | 100 Вт CW |
| Обратная мощность | 100 Вт |
| Тип разъема | Женщина нетрадиционной ориентации (вход) / Женщина нетрадиционной ориентации (выход) |
| Рабочая температура | от -20°C до +70°C |
| Импеданс | 50 Ом |
ПРИМЕЧАНИЕ: Все технические характеристики (частота, мощность и разъемы) могут быть указаны. полностью персонализированный с помощью наших OEM-сервисов для удовлетворения ваших конкретных требований к применению.
Часто задаваемые вопросы
- В1: Почему изоляция 40 дБ так важна для этого УКВ-изолятора?
- А: Изоляция 40 дБ Уровень ослабления значительно выше, чем у стандартных изоляторов (обычно 20-23 дБ). Это гарантирует, что любая отраженная от антенны мощность будет ослаблена в 10 000 раз, прежде чем достигнет передатчика, обеспечивая защиту элитного уровня.
- Вопрос 2: Что означает поток сигнала "По часовой стрелке (→)"?
- А: Это указывает на Невзаимный Природа устройства такова. Сигналы, поступающие с входного порта, передаются на выходной порт с минимальными потерями, в то время как любые сигналы, поступающие на выходной порт, направляются на внутреннюю нагрузку.
- В3: Можно ли использовать это устройство в условиях высокогорья или в аэрокосмической отрасли?
- А: Да, этот изолятор специально разработан для Космическая и военная сферы Области применения, где требуется стабильность в различных условиях окружающей среды.
- В4: Как я могу запросить индивидуальную конфигурацию?
- А: Наши отделы продаж и инженерии всегда доступны. 24 часа в сутки Мы предоставляем профессиональную поддержку для адаптации любого радиочастотного компонента к конкретным потребностям вашего проекта.

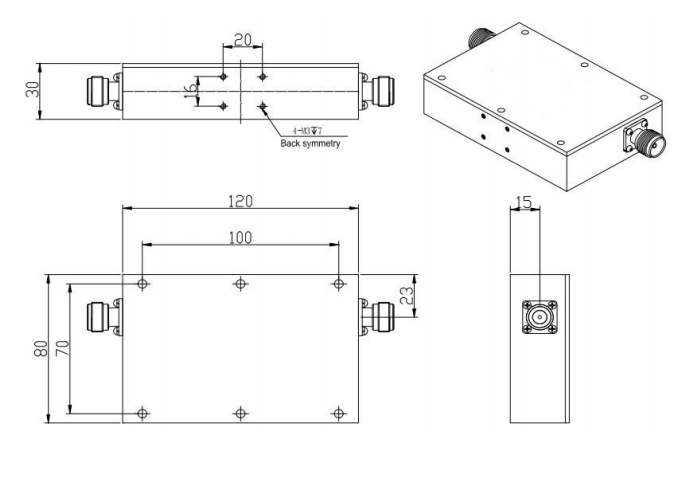

Механическое черчение
