Обзор продукта

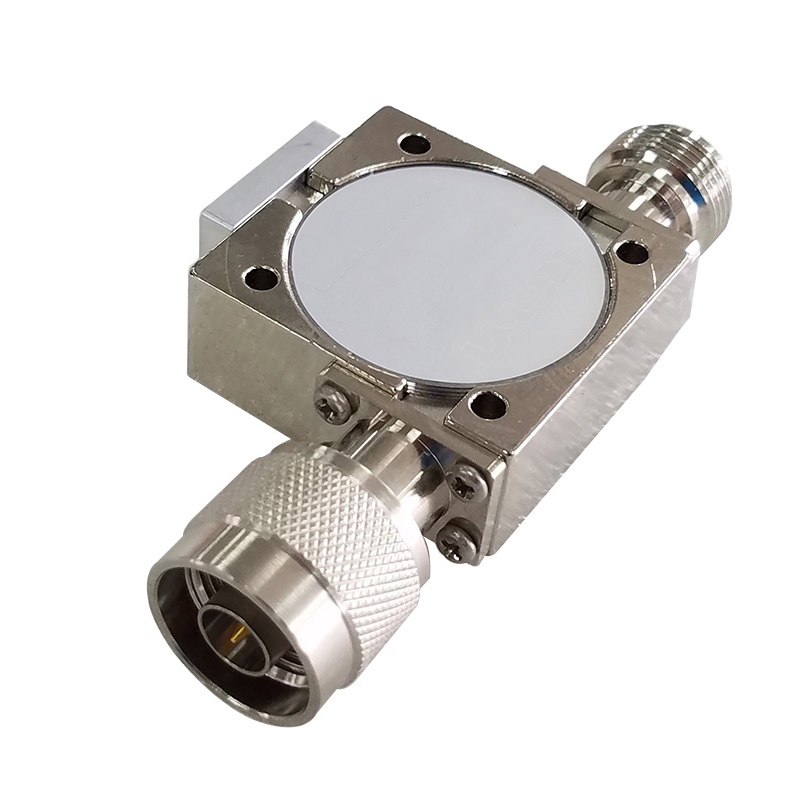

Он Коаксиальный изолятор UHF (400-430 МГц) Это важнейший компонент защиты для мощных беспроводных систем. Разработан для 400-430 МГц Благодаря высокой частотной характеристике это устройство обеспечивает передачу радиочастотной энергии только в прямом направлении, защищая ваш передатчик от потенциально опасной отраженной мощности, вызванной несоответствием антенны или неисправностями в линии связи. 200 Вт CW передняя мощность r аттинг и сверхнизкий Вносимые потери 0,4 дБ Это важнейший элемент тактической военной радиосвязи, аэрокосмической телеметрии и критически важной коммерческой инфраструктуры УВЧ-диапазона.
Технические и механические характеристики
| Диапазон частот | 400 - 430 МГц |
| Вносимые потери | ≤ 0,4 дБ |
| Изоляция | ≥ 20 дБ |
| КСВР | ≤ 1,25 |
| Сила вперед | 200 Вт CW |
| Обратная мощность | 20 Вт |
| Тип разъема | N-Женщина / N-Мужчина (NK/NJ) |
| Рабочая температура | от -30°C до +75°C |
ПРИМЕЧАНИЕ: Этот УВЧ-изолятор рассчитан на длительную стабильность. Пожалуйста, убедитесь, что обратное рассеиваемое напряжение не превышает... 20 Вт для обеспечения целостности внутреннего оконечного элемента. По запросу доступна индивидуальная настройка частоты в диапазоне 300-500 МГц.
Часто задаваемые вопросы
- В1: Зачем нужен изолятор для УВЧ-передатчиков на частоте 400 МГц?
- А: Диапазоны УВЧ часто используются для критически важных мобильных и тактических коммуникаций. Если антенна повреждена или отключена, сигнал отражается обратно к передатчику. изолятор действует как буфер, поглощая отраженную энергию и предотвращая перегорание дорогостоящих усилителей мощности.
- В2: В чем разница между прямым и обратным питанием в этом устройстве?
- А: Мощность (200 Вт) — это максимальный уровень сигнала, который устройство может передавать от входа к выходу. Обратная мощность (20 Вт) Это количество отраженной энергии, которое внутренняя нагрузка может безопасно поглотить. Для систем с очень высоким коэффициентом отражения мы рекомендуем регулярно проверять КСВ антенной линии.
- В3: Влияет ли низкий уровень потерь на входе (0,4 дБ) на дальность действия сигнала?
- А: Минимальная потеря при введении имеет решающее значение. А потеря 0,4 дБ Практически ничтожно малая величина, что гарантирует, что почти вся мощность вашего передатчика достигнет антенны, максимально увеличивая дальность связи и обеспечивая при этом высокий уровень защиты.
- Вопрос 4: Можно ли использовать этот изолятор в условиях высоких температур?
- А: Да, он рассчитан на... +75°C Это делает его пригодным для установки в неохлаждаемых наружных шкафах или рядом с мощными усилителями, сильно нагревающимися при высоких температурах, которые обычно встречаются в системах двунаправленных усилителей (BDA).
- В5: Что означает аббревиатура NK/NJ в спецификации разъема?
- A: «K» обычно обозначает гнездовой (джековый) разъем, а «J» — штекерный (вилочный) разъем. Наши изоляторы могут быть сконфигурированы с N-гнездом/гнездом, N-штекером/гнездом или другими комбинациями, чтобы соответствовать вашей существующей кабельной системе N-типа.
Механическое черчение
Изображения с подробным описанием товара
