Обзор продукта

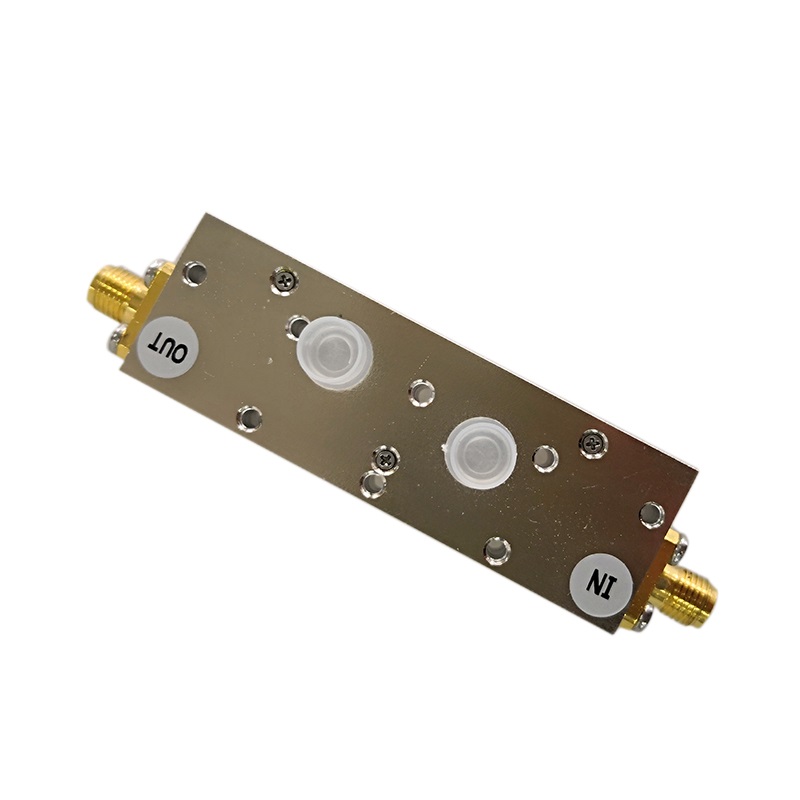

Он ВЧ коаксиальный изолятор MNI-5-6-A Это высокопроизводительный компонент, разработанный для 5-6 ГГц Диапазон частот. Обладает впечатляющим Минимальная изоляция 70 дБ и СМА-женщина Этот изолятор обеспечивает критически важную защиту активных радиочастотных компонентов, предотвращая повреждение чувствительного оборудования отраженными сигналами. Он разработан для обеспечения высокой точности, предлагая баланс низких вносимых потерь и высокой мощности в компактном форм-факторе.
Технические и механические характеристики
| Параметр | Спецификация |
|---|---|
| Номер модели. | МНИ-5-6-А |
| Диапазон частот | 5-6 ГГц |
| Вносимые потери (дБ) | ≤1,2 |
| КСВР | ≤1,3 |
| Изоляция (дБ) | 70 мин |
| Номинальная мощность (Вт) | 10 Вт |
| Рабочая температура (°C) | -20 ~ +60 |
| Импеданс (Ом) | 50 |
| Тип разъема | СМА-женщина |
Часто задаваемые вопросы
- В1: Каковы основные области применения этого высокоэффективного изолятора для диапазона 5-6 ГГц?
- А: Этот изолятор широко используется по всей стране. Военная, аэрокосмическая и коммерческая отрасли секторы. Это крайне важно для радиолокационных систем, спутниковой связи и высокочастотных лабораторных испытаний, где целостность сигнала имеет первостепенное значение.
- В2: Какую пользу приносит моей радиочастотной системе изоляция 70 дБ?
- А: С Минимальная изоляция 70 дБ Это устройство обеспечивает исключительную защиту от отраженной мощности. Высокий уровень изоляции гарантирует, что отраженные сигналы не возвращаются к источнику, эффективно защищая дорогостоящие усилители и генераторы сигналов от повреждений.
- В3: Почему низкий КСВ и низкие вносимые потери так важны для этой модели?
- А: Низкий КСВ (≤1,3) обеспечивает максимальную эффективность передачи энергии, при этом Низкие вносимые потери (≤1,2 дБ) минимизирует затухание сигнала. В совокупности эти функции поддерживают общую производительность системы и предотвращают ухудшение сигнала в радиочастотных системах с длинной цепью.
- Вопрос 4: Может ли этот изолятор выдерживать суровые условия эксплуатации?
- А: Да, он разработан для обеспечения надежности и имеет диапазон рабочих температур. от -20°C до +60°C Благодаря прочной механической конструкции он подходит для сложных задач в аэрокосмической и военной наземной технике.
- В5: Совместим ли разъем SMA-Female со стандартным оборудованием?
- А: Безусловно. СМА-женщина Этот разъем является отраслевым стандартом для систем с сопротивлением 50 Ом, обеспечивая простую интеграцию с большинством коммерческих и военных радиочастотных кабелей и измерительных приборов.
Изображения с подробным описанием товара
