Обзор продукта
Он МНИ-5-6Г-СФ-35 представляет собой высокоэффективный коаксиальный изолятор, работающий в пределах 5-6 ГГц Диапазон частот. Оснащен компактным разъемом SMA-Female, предназначенным для защиты чувствительных радиочастотных компонентов от отражения сигнала. Обладает высокой изоляцией. 35 дБ мин Благодаря низким вносимым потерям, этот изолятор является важнейшим компонентом для беспроводных приложений военного, космического и коммерческого назначения, обеспечивая стабильность системы и предотвращая повреждение мощных передатчиков и усилителей.
Технические и механические Технические характеристики
| Общая информация | |
| Номер модели. | МНИ-5-6Г-СФ-35 |
| Частота (МГц) | 5-6 ГГц |
| Технические характеристики электрооборудования | |
| Вносимые потери (дБ) | ≤0,6 |
| КСВР | ≤1,3 |
| Изоляция (дБ) | 35 мин |
| Номинальная мощность (Вт) | 10 |
| Обратная мощность (Вт) | 5 |
| Импеданс (Ом) | 50 |
| Механические и экологические | |
| Разъем | СМА-женщина |
| Направление | По часовой стрелке |
| Цвет | Светло-серый |
| Температура (градусы) | -30~+70 |
Часто задаваемые вопросы
- В1: Зачем нужен радиочастотный изолятор в диапазоне частот 5-6 ГГц?
- А: В высокочастотных системах, таких как Wi-Fi 6 или спутниковая связь, отражения от несогласованных антенн могут повредить чувствительные усилители. Изолятор обеспечивает передачу сигнала только к нагрузке, поглощая любую вредную отраженную мощность.
- В2: В чем преимущество высокого уровня звукоизоляции в 35 дБ?
- А: Более высокая степень изоляции означает лучшую защиту. А Уровень шума 35 дБ обеспечивает превосходное подавление обратных сигналов, гарантируя максимальную стабильность системы даже в условиях сильных помех.
- В3: Можно ли использовать этот изолятор для приложений 5G в диапазоне частот ниже 6 ГГц?
- A: Да, диапазон 5000-6000 МГц (5-6 ГГц) охватывает критически важные сегменты нелицензированного спектра 5G и спутникового C-диапазона, что делает его очень универсальным для современной телекоммуникационной инфраструктуры.
- Вопрос 4: Как направление "по часовой стрелке" повлияет на мою установку?
- A: Направление указывает путь с низкими потерями. Для устройства, работающего по часовой стрелке, сигнал должен входить в порт 1 и выходить из порта 2 в соответствии со стрелкой на корпусе, чтобы обеспечить низкие вносимые потери (≤0,6 дБ) .
- Вопрос 5: Подходит ли разъем SMA-Female для использования в военных целях?
- A: Разъемы SMA-Female являются стандартом для высокочастотных радиочастотных систем благодаря надежному резьбовому соединению и превосходным электрическим характеристикам, отвечающим требованиям к долговечности оборудования военного и космического назначения.
Механическое черчение

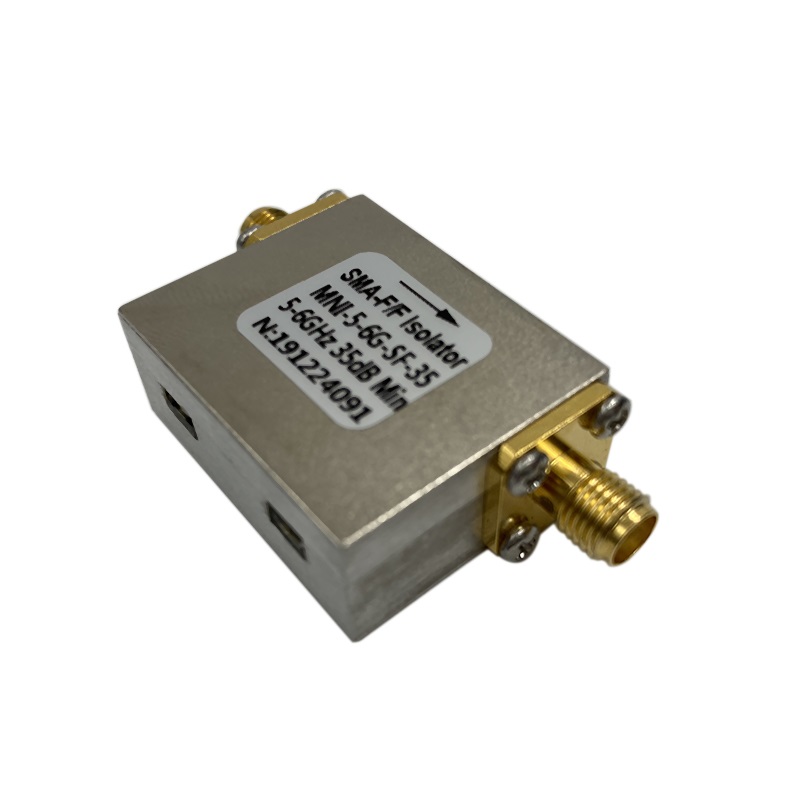

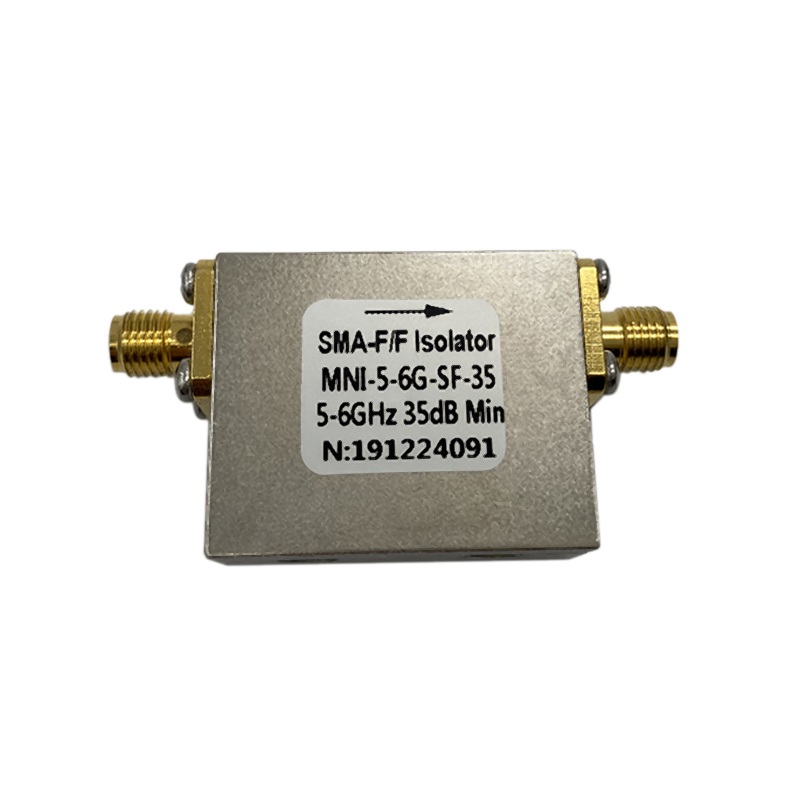

Изображения с подробным описанием товара
