Обзор продукта
Он Коаксиальный циркулятор ОВЧ Это высокопроизводительное 3-портовое ферромагнитное устройство, работающее в 150-174 МГц дальность действия. Он разработан для обеспечения превосходной маршрутизации сигнала с низкие вносимые потери (≤0,8 дБ) и надежный 100 Вт допустимую нагрузку. Путем обеспечения По часовой стрелке (1→2→3) Благодаря эффективному прохождению сигнала, он изолирует чувствительные передатчики от отраженной мощности, что делает его критически важным компонентом для военной связи, аэрокосмических систем и высоконадежной коммерческой инфраструктуры ОВЧ-диапазона.
Технические и механические характеристики
| Диапазон частот | 150 - 174 МГц |
| Пропускная способность | 24 МГц |
| Вносимые потери | ≤ 0,8 дБ |
| Изоляция | ≥ 15 дБ |
| КСВР | ≤ 1,30 |
| Номинальная мощность | 100 Вт AV |
| Рабочая температура | от -30°C до +70°C |
| Тип разъема | СМА-женщина |
| Направление | По часовой стрелке (1→2→3) |
ПРИМЕЧАНИЕ: Для оптимальной работы убедитесь, что все неиспользуемые порты подключены к высококачественной нагрузке 50 Ом, если устройство используется в качестве изолятора. По запросу доступны варианты с нестандартными частотными диапазонами и более высокой степенью изоляции.
Часто задаваемые вопросы
- В1: Какова основная функция циркулятора в системе ОВЧ-диапазона?
- A: Циркулятор действует как односторонний канал для передачи радиочастотной энергии. В типичной схеме порт 1 является входом (передатчик), порт 2 подключен к антенне, а порт 3 — к эквивалентной нагрузке. Это гарантирует, что любая энергия, отраженная от антенны (порт 2), будет безопасно направлена к нагрузке (порт 3), а не вернется и не повредит передатчик.
- В2: Можно ли переделать этот циркуляционный насос в изолятор?
- A: Да. При подключении 50-омной мощной нагрузки к порту 3 это устройство функционирует как Изолятор Данная конфигурация настоятельно рекомендуется для защиты радиочастотных усилителей от высокого коэффициента стоячей волны (КСВ).
- Вопрос 3: Как работает направленность "по часовой стрелке (1→2→3)"?
- A: Сигнал, поступающий в порт 1, выйдет из порта 2 с минимальными потерями. Сигнал, поступающий в порт 2, выйдет из порта 3. Если какой-либо сигнал поступает в порт 3, он выйдет из порта 1. Такое нереципрокное поведение достигается за счет точной настройки ферромагнитного материала.
- Вопрос 4: Зачем использовать разъемы SMA-Female для УКВ-устройства мощностью 100 Вт?
- А: СМА-женщина Разъемы отличаются компактными размерами, сохраняя при этом превосходные электрические характеристики до нескольких ГГц. Несмотря на меньшие размеры по сравнению с разъемами N-типа, наши мощные интерфейсы SMA рассчитаны на безопасное выдерживание тепловой нагрузки средней мощностью 100 Вт в пределах указанного температурного диапазона.
- В5: Подходит ли это устройство для использования на открытом воздухе?
- А: При рабочем диапазоне температур от -30°C до +70°C Он разработан с учетом долговечности. Однако, если он используется на наружных беспроводных станциях, его следует размещать в корпусе или защищенном от непогоды шкафу, чтобы предотвратить попадание влаги в точки подключения SMA.
Механическое черчение

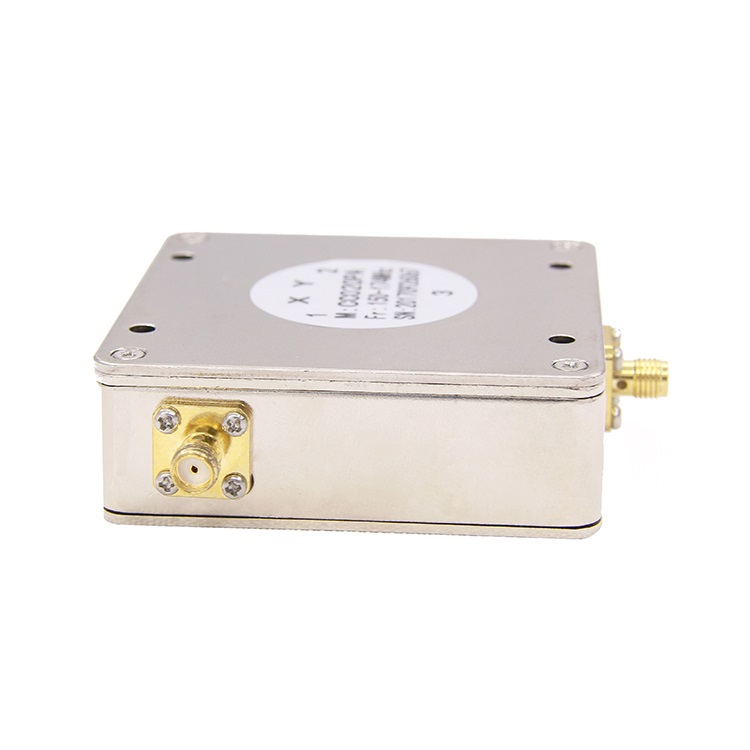

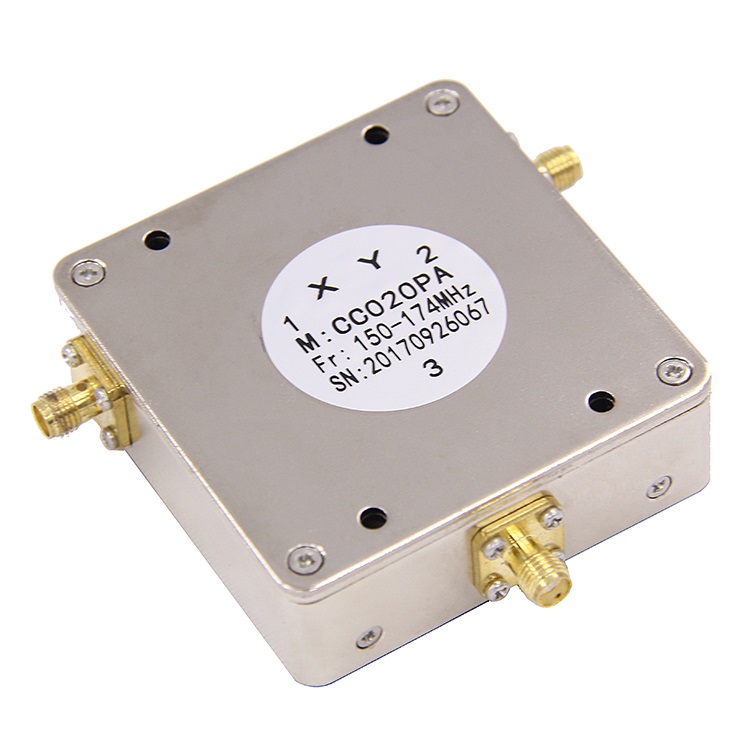

Изображения с подробным описанием товара
