Обзор продукта и его характеристики

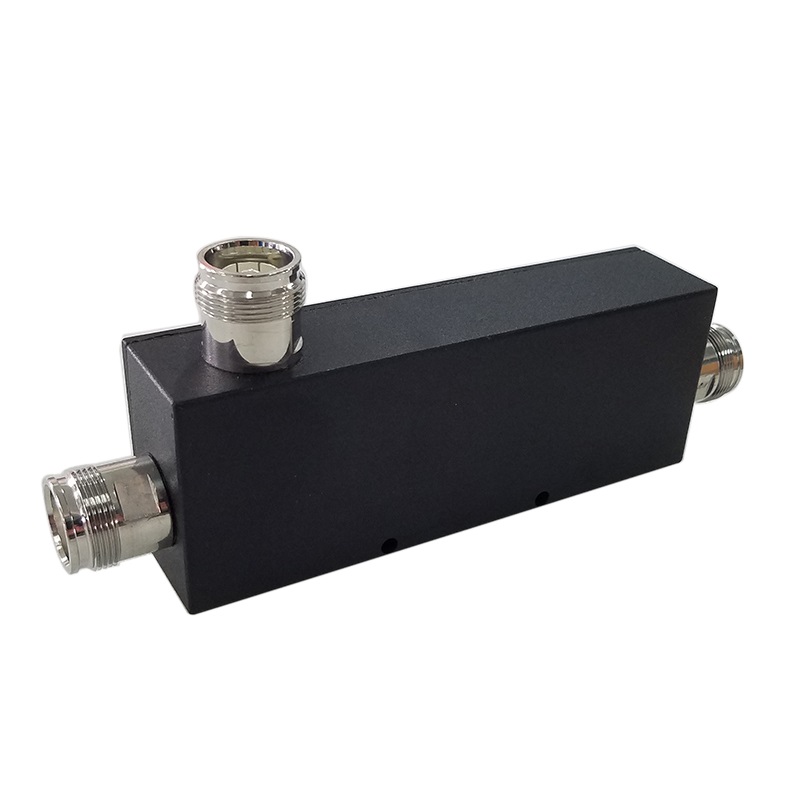

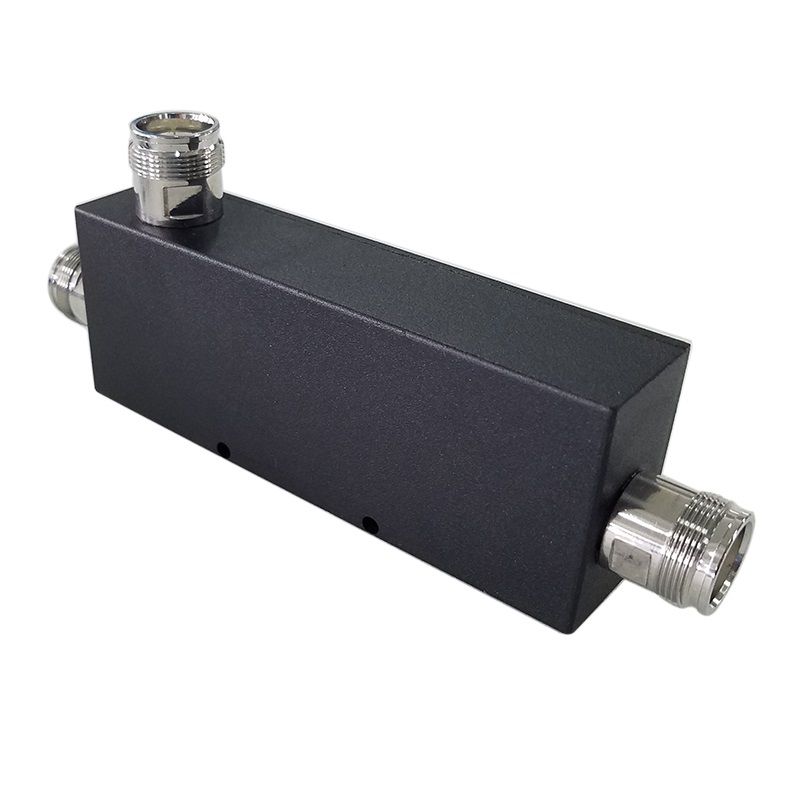

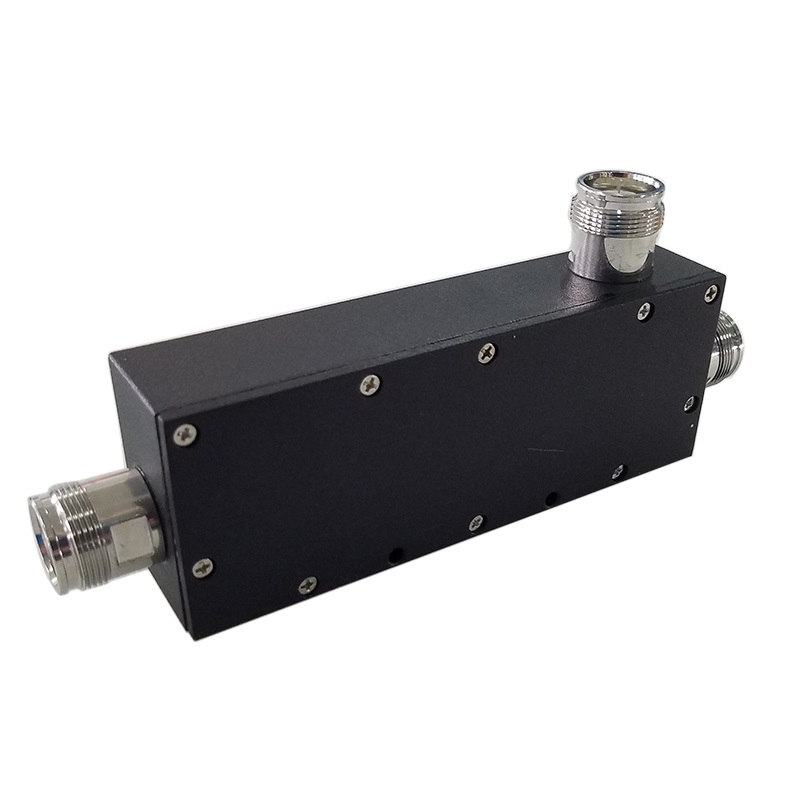

Он MDC-6060-XX-41F-161 является высокопроизводительным Направленный радиочастотный ответвитель 600-6000 МГц Разработан для инфраструктуры 5G BTS, DAS и IBS. Обеспечивает исключительное широкополосное покрытие, гарантируя совместимость с диапазонами 2G, 3G, 4G LTE и новейшим 5G NR. Обладает сверхнизким показателем PIM. -161 дБн и надежная работа с электропитанием 200 Вт Данный соединитель разработан для критически важных задач распределения сигналов, где первостепенное значение имеют низкий уровень помех и высокая надежность.
Технические и механические характеристики
| Номер модели. | MDC-6060-XX-41F-161 (XX означает уровень связи в дБ) | ||||
| Частота (МГц) | 600-6000 | ||||
| КСВР | 600-698≤1,40 | 698-2700≤1,30 | 2700-6000≤1,5 | ||||
| Затухание (дБ) | 6 | 10 / 13 | 15 | 20 | 30 |
| Вносимые потери (дБ) | ≤ 2.0 | ≤ 1,2 | ≤ 0,8 | ≤ 0,5 | ≤ 0,4 |
| Точность (дБ) |
600-698±1,8
698-2700±1.5 2700-6000±1.8 |
600-698±2,2
698-2700±1.8 2700-6000±2.2 |
600-698±3.0
698-2700±2,5 2700-6000±3.0 |
600-698±3,2
698-2700±2.8 2700-6000±3.2 |
600-698±3,6
698-2700±3.0 2700-6000±3.6 |
| Изоляция (дБ) |
600-698≤26
698-2700≤24 2700-6000≤18 |
6
00-698≤30/31
698-2700≤26/27 2700-6000≤22/24 |
600-698≤32
698-2700≤28 2700-6000≤25 |
600-698≤40
698-2700≤38 2700-6000≤32 |
600-698≤50
698-2700≤48 2700-6000≤42 |
| PIM (дБн) | ≤ -161 дБн при 2*43 дБм (698-2700) | ||||
| Мощность и импеданс | 200 Вт | 50 Ом | ||||
| Разъем | 4.3-10 Женский | ||||
| Цвет и температура. | Черное покрытие | -30~+65 °C | ||||
Часто задаваемые вопросы (Вопросы и ответы)
- В1: Каковы основные преимущества частотного диапазона 600-6000 МГц?
- A: Расширенный диапазон действия позволяет этому соединителю поддерживать все диапазоны 5G ниже 6 ГГц, а также приложения Wi-Fi 6E, что делает его перспективным решением для высокопроизводительных сетей DAS внутри и вне помещений.
- В2: Как производительность PIM влияет на качество сотовой сети?
- A: Низкий уровень интермодуляционных искажений (≤ -161 дБн) имеет решающее значение для поддержания целостности сигнала в системах 5G. Он предотвращает помехи и шум внутри компонентов, обеспечивая высокую скорость передачи данных и снижая риск обрыва звонков.
- В3: Почему значение изоляции меняется в разных частотных диапазонах?
- A: Изоляционные характеристики, естественно, меняются в зависимости от частоты из-за особенностей распространения радиочастотного сигнала. Наша конструкция обеспечивает высокую изоляцию даже на пределе 6 ГГц, минимизируя утечки и защищая сигнальные пути.
- Вопрос 4: Подходит ли черное гальваническое покрытие для использования в агрессивных средах?
- A: Да, высококачественное черное покрытие обеспечивает повышенную коррозионную стойкость и термостойкость, что делает его идеальным как для внутренних систем IBS, так и для наружных систем BTS с рабочим диапазоном от -30°C до +65°C.
- В5: Какое значение коэффициента связи (дБ) мне следует выбрать для моего проекта?
- А: Это зависит от вашего энергопотребления. Более высокие значения в дБ (например, 30 дБ) обеспечивают очень низкие потери в основной линии, но передают меньше мощности на сопряженный порт, в то время как более низкие значения в дБ (например, 6 дБ) обеспечивают большую мощность на сопряженном порту, но увеличивают потери в основной линии.
