Обзор продукта и его характеристики
Он MNL-DC-XXdB-642-41F-161dBc это профессионального уровня Направленный соединитель с низким уровнем интермодуляционных искажений Разработан для высокопроизводительных телекоммуникационных сетей. Работает из 617–4200 МГц Он обеспечивает плоскую связь и высокую направленность как в диапазонах общественной безопасности, так и в диапазонах 5G NR. Обладает сверхнизким показателем интермодуляционных искажений (PIM). -161 дБн и IP65 Для обеспечения защиты, этот соединитель является идеальным выбором как для внутренних, так и для наружных распределенных антенных систем (DAS), гарантируя стабильное распределение мощности и минимальное отражение сигнала.
- Сверхширокополосное покрытие: Диапазон частот 617-4200 МГц для развертывания сетей 2G, 3G, 4G LTE и 5G NR.
- Сверхнизкий уровень PIM: ≤ -161 дБн (617-2700 МГц) для связи без помех.
- Высокая направленность и изоляция: Оптимизированное управление трактом сигнала для высокопроизводительных систем IBS.
- Прочная конструкция: Степень защиты IP65, черное покрытие и разъемы типа "мама" 4.3-10 обеспечивают надежное использование в полевых условиях.
Технические и механические характеристики
| Номер модели. | MNL-DC-XXdB-642-41F-161dBc (xx обозначает значение коэффициента связи) | ||||||||
| Частота (МГц) | 617 - 4200 МГц | ||||||||
| Связь (дБ) | 5 дБ | 6 дБ | 7 дБ | 8 дБ | 10 дБ | 13 дБ | 15 дБ | 20 дБ | 30 дБ |
| Допуск на соединение. | ±1,2 дБ | ±1,2 дБ | ±1,2 дБ | ±1,3 дБ | ±1,4 дБ | ±1,4 дБ | ±1,5 дБ | ±1,5 дБ | ±1,8 дБ |
| Потери страхового покрытия (дБ) | 2,2 дБ | 1,75 дБ | 1,4 дБ | 1,3 дБ | 1,1 дБ | 0,7 дБ | 0,5 дБ | 0,3 дБ | 0,3 дБ |
| Направленность (дБ) | ≥18 дБ | ≥18 дБ | ≥18 дБ | ≥18 дБ | ≥18 дБ | ≥18 дБ | ≥18 дБ | ≥18 дБ | ≥15 дБ |
| КСВР | ≤ 1,35 | ||||||||
| PIM (дБн) | ≤ -161 дБн @ 617-2700 МГц | ||||||||
| Средняя мощность | 200 Вт | ||||||||
| Разъем | 4.3-10 Женский | ||||||||
| Приложение | Для использования внутри и снаружи помещений, степень защиты IP65. | ||||||||
| Рабочая температура. | от -35°C до +65°C | ||||||||
| Дополнительная информация | Цвет: черный | Сопротивление: 50 Ом | Влажность: 5%-95% | ||||||||
Часто задаваемые вопросы (Вопросы и ответы)
- В1: Поддерживает ли этот соединитель частотные диапазоны 5G Sub-6GHz?
- А: Да. Он охватывает сверхширокий диапазон от 617 МГц до 4200 МГц, который полностью включает диапазоны 5G n77 и n78, а также частоты LTE и служб общественной безопасности.
- В2: В чем значение показателя PIM -161 дБн?
- A: Сверхнизкий уровень интермодуляционных искажений (PIM) -161 дБн гарантирует минимальный уровень шума, создаваемого соединителем при работе с несколькими несущими частотами. Это крайне важно для поддержания высоких скоростей передачи данных и снижения помех в современных системах 5G DAS.
- В3: Почему параметр «Направленность» важен для этого продукта?
- A: Показатель направленности указывает на способность соединителя различать прямые и отраженные сигналы. При направленности ≥18 дБ данное изделие обеспечивает точное соединение сигнального тракта в одном направлении, защищая целостность системы.
- Вопрос 4: Можно ли установить этот направленный соединитель на открытом воздухе?
- А: Безусловно. Он имеет класс защиты IP65 и широкий диапазон рабочих температур (-35°C до +65°C), что делает его подходящим для использования на крышах и в других наружных условиях, где требуется защита от пыли и влаги.
- В5: Как значение коэффициента связи (дБ) влияет на распределение сигнала?
- A: Более высокие значения коэффициента связи (например, 30 дБ) приводят к меньшим вносимым потерям в основной линии, но передают меньше мощности на связанный порт. Более низкие значения (например, 5 дБ) обеспечивают большую мощность на связанный порт, но вызывают большие потери в основной линии. Этот диапазон из 10 вариантов позволяет точно сбалансировать систему.

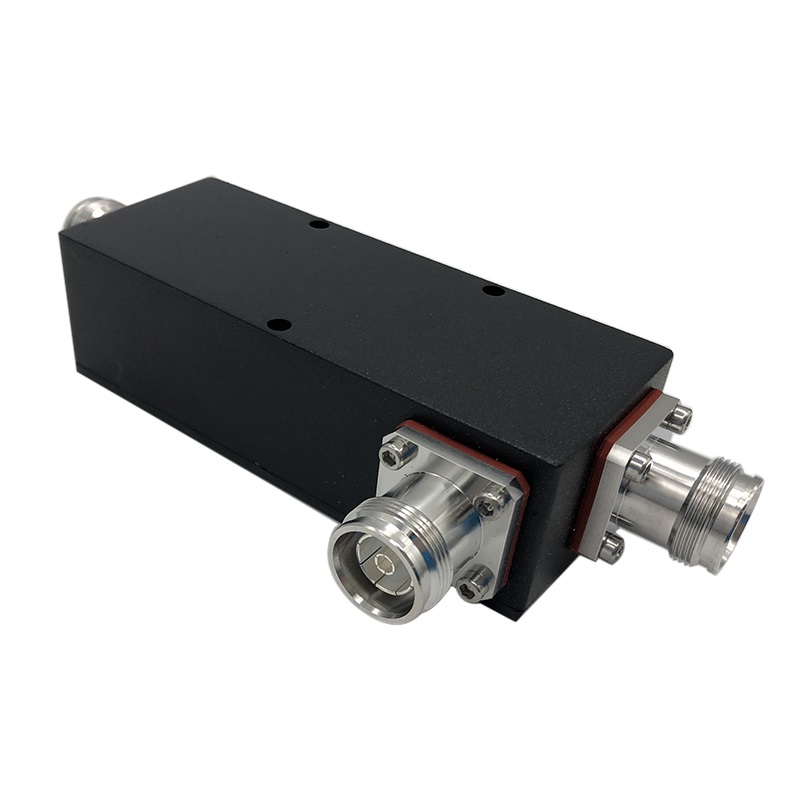

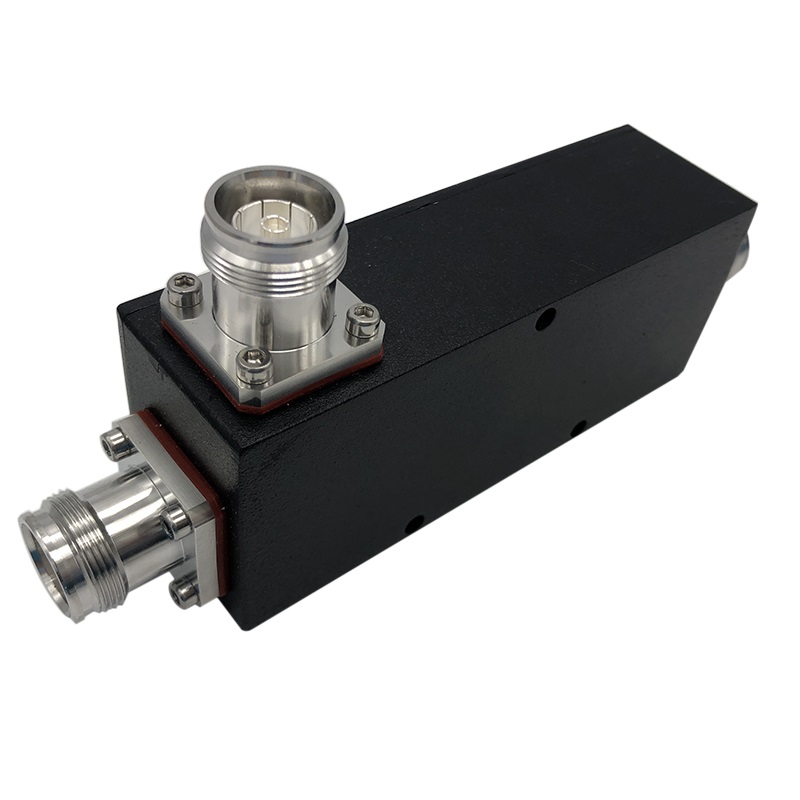

Чертежи и изображения изделий.
