Обзор продукта
Он MNDC-8274-20-DF является высокопроизводительным Направленный ответвитель 20 дБ Предназначен для эффективного сбора и распределения сигнала в инфраструктурах 2G, 3G и 4G/LTE. Обладает широким частотным диапазоном. 790-2690 МГц Это универсальный компонент для внутриздательных систем (IBS), базовых приемопередающих станций (BTS) и распределенных антенных систем (DAS). Данный соединитель рассчитан на работу с высокой средней мощностью. 200 Вт при сохранении исключительного низкие вносимые потери (≤0,4 дБ) , обеспечивая, чтобы основной сигнальный тракт оставался сильным и стабильным по всей сети.
Технические и электронные характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | MNDC-8274-20-DF |
| Диапазон частот | 790 - 2690 МГц |
| Значение связи | 20 дБ |
| Вносимые потери | ≤ 0,4 дБ |
| КСВ | ≤ 1,3 |
| Средняя допустимая мощность | 200 Вт |
| Характеристическое сопротивление | 50 Ом |
| Тип разъема | 7/16 DIN-гнездо |
ПРИМЕЧАНИЕ: Все технические характеристики могут быть изменены в соответствии с конкретными потребностями проекта. Наша компания предлагает широкий ассортимент направленных ответвителей с различными уровнями мощности и типами разъемов.
Наши профессиональные услуги
- Полная техническая поддержка высокомощных направленных ответвителей в сотовой инфраструктуре.
- Возможно OEM и ODM производство с учетом специфических требований к частоте и типу связи.
- Круглосуточный прямой доступ к нашим специализированным отделам продаж и технической поддержки для оперативного реагирования на запросы.
- Мы стремимся предоставлять надежные радиочастотные решения, обеспечивающие долгосрочную стабильность сети.
Часто задаваемые вопросы
- В1: Почему в типичных сетях DAS используется значение коэффициента связи 20 дБ?
- А: А Значение связи 20 дБ Это позволяет отбирать или перенаправлять небольшую, контролируемую часть сигнала (1%) на другую антенную ветвь без существенного влияния на мощность основного тракта сигнала. Это идеально подходит для покрытия нескольких этажей, где основной сигнал должен передаваться на последующие уровни.
- В2: Каковы преимущества разъемов DIN-Female для устройств мощностью 200 Вт?
- А: Разъемы DIN (7/16) Они специально разработаны для мощных приложений. Они обеспечивают более прочное механическое соединение и превосходную способность выдерживать мощность по сравнению с более компактными разъемами, такими как N-тип, гарантируя меньший интермодуляционный эффект и лучшее рассеивание тепла при мощности 200 Вт.
- В3: Поддерживает ли диапазон 790-2690 МГц глобальные стандарты частот?
- А: Да, это Широкий частотный диапазон Он охватывает все основные глобальные диапазоны 2G/3G/4G, включая цифровой дивиденд 800 МГц, а также диапазоны LTE 1800 МГц, 2100 МГц и 2600 МГц, что делает его поистине универсальным компонентом для развертывания глобальных мобильных сетей.
- Вопрос 4: Каким образом низкие вносимые потери (≤ 0,4 дБ) влияют на общую конструкцию сети?
- А: Низкие потери на вставке Это минимизирует потери энергии в виде тепла при прохождении сигнала через устройство. В длинной цепочке распределенных антенн с несколькими компонентами поддержание потерь на устройство на уровне ≤ 0,4 дБ имеет важное значение для обеспечения того, чтобы последняя антенна в серии имела достаточную мощность для обеспечения адекватного покрытия.

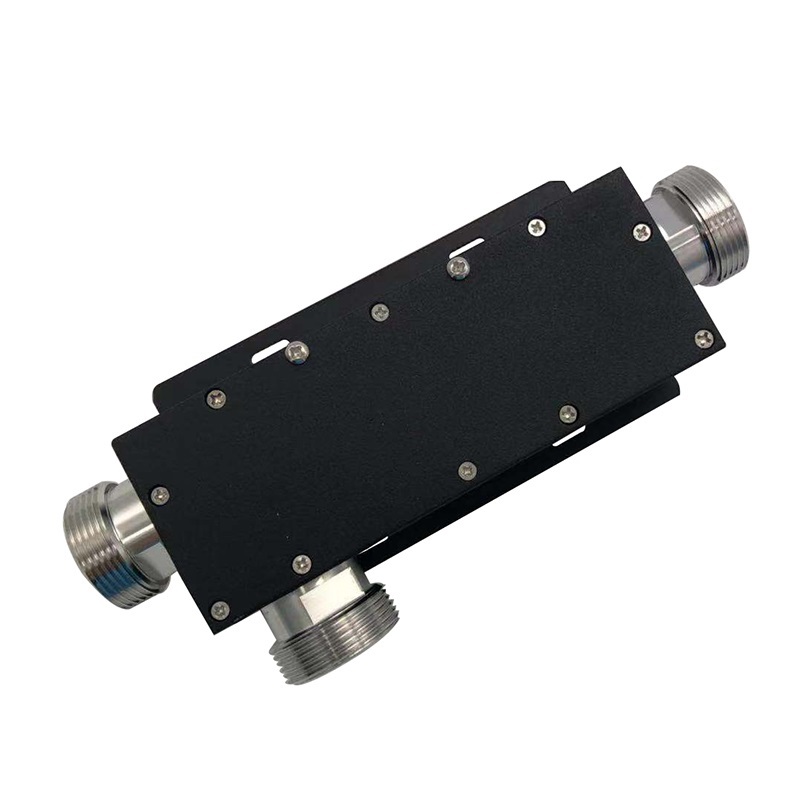

Изображения товара
