Обзор продукта

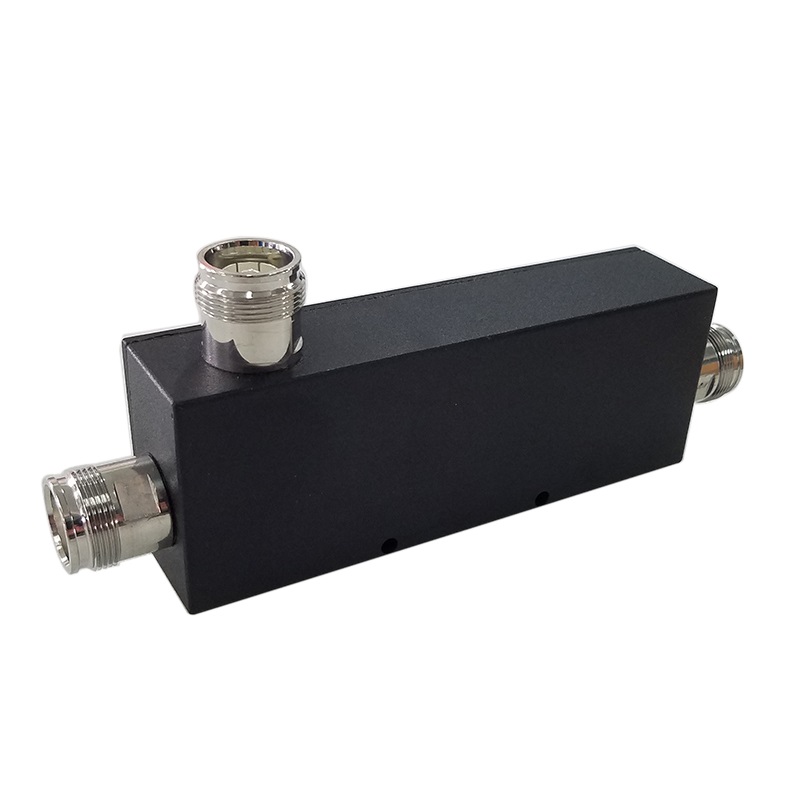

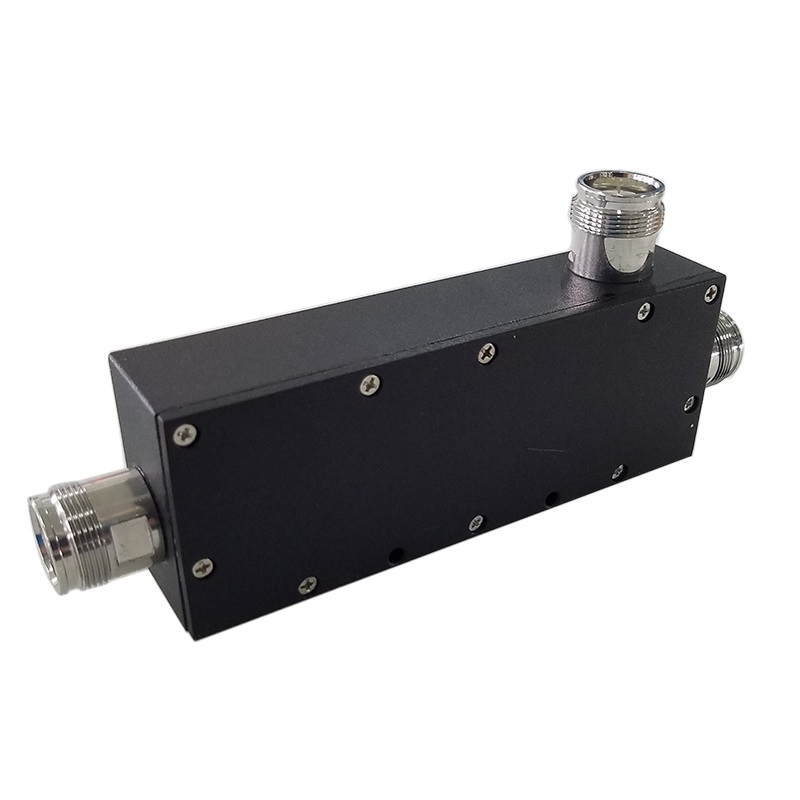

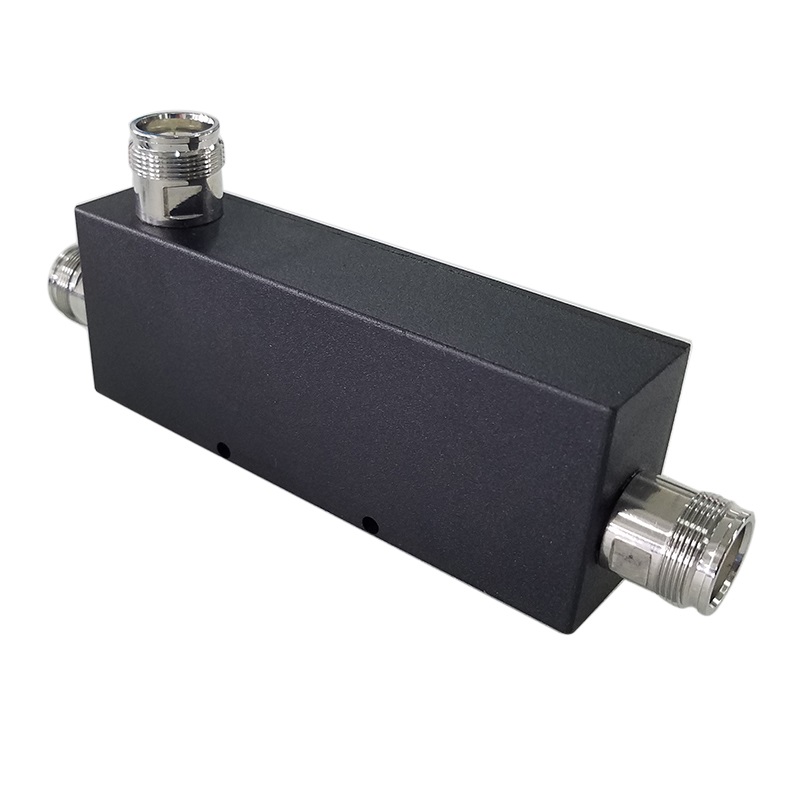

Он Серия MC-738-4F-5 Это высокопроизводительный направленный ответвитель, специально разработанный для современных устройств. 5G BTS, DAS и IBS Инфраструктура. Обладает сверхшироким частотным диапазоном от... от 698 МГц до 3800 МГц Это перспективное решение для сетей 5G NR, 4G LTE и устаревших сетей. Благодаря компактному дизайну и низкому показателю PIM (эффекта интермодуляционных искажений) ≤-150 дБн , и IP65 Для обеспечения защиты эта серия устройств обеспечивает исключительную точность и надежность сигнала как в условиях высокой плотности устройств внутри помещений, так и в сложных условиях эксплуатации на открытом воздухе.
Технические и механические характеристики
| Параметры | Технические характеристики | |||||
|---|---|---|---|---|---|---|
| Номер модели | MC-738-05/06-4F-5 | MC-738-07/08-4F-5 | MC-738-10/12-4F-5 | MC-738-13/15-4F-5 | MC-738-20-4F-5 | MC-738-30-4F-5 |
| Связь (дБ) | 5 / 6 | 7/8 | 10 / 12 | 13 / 15 | 20 | 30 |
| Вносимые потери (дБ) | ≤2,2 / ≤2,05 | ≤1,9 / ≤1,8 | ≤1,2 / ≤1,2 | ≤1,2 / ≤0,9 | ≤0,8 | ≤0,8 |
| Точность (дБ) | ±1,3 | ±1,3 | ±1,6 | ±1,6 / ±1,7 | ±1,8 | ±2,0 |
| Изоляция (дБ) | ≥20 / ≥21 | ≥22 / ≥23 | ≥25 / ≥27 | ≥28 / ≥30 | ≥35 | ≥45 |
| Диапазон частот | 698-3800 МГц | |||||
| КСВР | ≤1,25 | |||||
| PIM (дБн) | ≤-150 дБн при 2x43 дБм | |||||
| Средняя мощность | 200 Вт | |||||
| Импеданс | 50 Ом | |||||
| Тип разъема | N-Женщина | |||||
| Цвет | Черный | |||||
| Рабочая температура | от -30°C до +65°C | |||||
| Приложение | Для использования внутри и снаружи помещений (IP65) | |||||
| Вес нетто | 0,23 кг | |||||
| Диапазон влажности | 5% - 95% | |||||
Часто задаваемые вопросы
- В1: Какую пользу приносит диапазон частот 698-3800 МГц развертыванию сетей 5G?
- А: Это сверхширокополосное покрытие включает в себя 3,5 ГГц (n78) Этот диапазон частот имеет решающее значение для глобальных сетей 5G NR. Он позволяет одной системе обрабатывать сигналы от 700 МГц (низкочастотный диапазон 4G/5G) до высокоскоростных среднечастотных сигналов 5G.
- В2: Каково значение интермодуляционных искажений на уровне -150 дБн в системах DAS?
- А: Низкий PIM (≤-150 дБн) Повышенная чувствительность предотвращает превращение компонента в источник помех. Это обеспечивает более чистый сигнал, уменьшает количество обрывов связи и поддерживает более высокие скорости передачи данных в многооператорских средах IBS.
- В3: Можно ли установить этот соединитель на открытом воздухе?
- А: Да, его рейтинг составляет IP65 Это означает, что он пыленепроницаем и защищен от попадания воды. Благодаря широкому диапазону рабочих температур, он достаточно прочен как для использования в помещениях, так и для развертывания систем распределенной антенной системы (DAS) на открытом воздухе.
- Вопрос 4: Каким образом высокая изоляция (до 45 дБ) улучшает производительность системы?
- A: Высокая изоляция гарантирует, что сигналы от основной линии передачи не будут проникать обратно в другие каналы, поддерживая чистоту сигнала и защищая чувствительное оборудование базовой станции от нежелательных отражений.
- Вопрос 5: Совместима ли эта серия с мощными базовыми станциями?
- А: Безусловно. С средняя номинальная мощность 200 Вт Эти соединители могут безопасно выдерживать выходной сигнал большинства стандартных базовых станций (BTS) и мощных удаленных радиомодулей (RRU) без сбоев.
