Обзор продукта

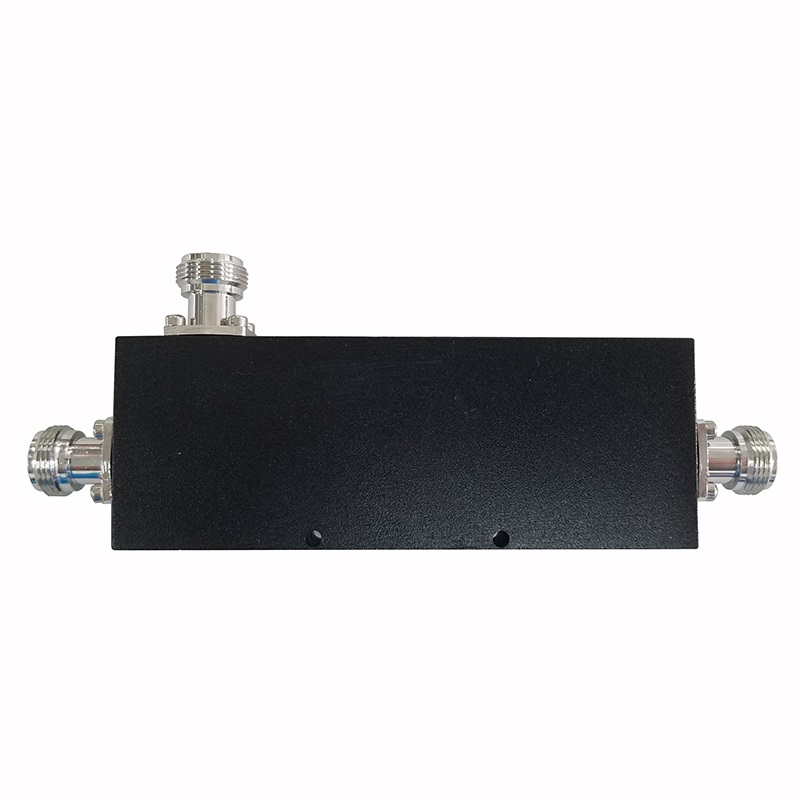

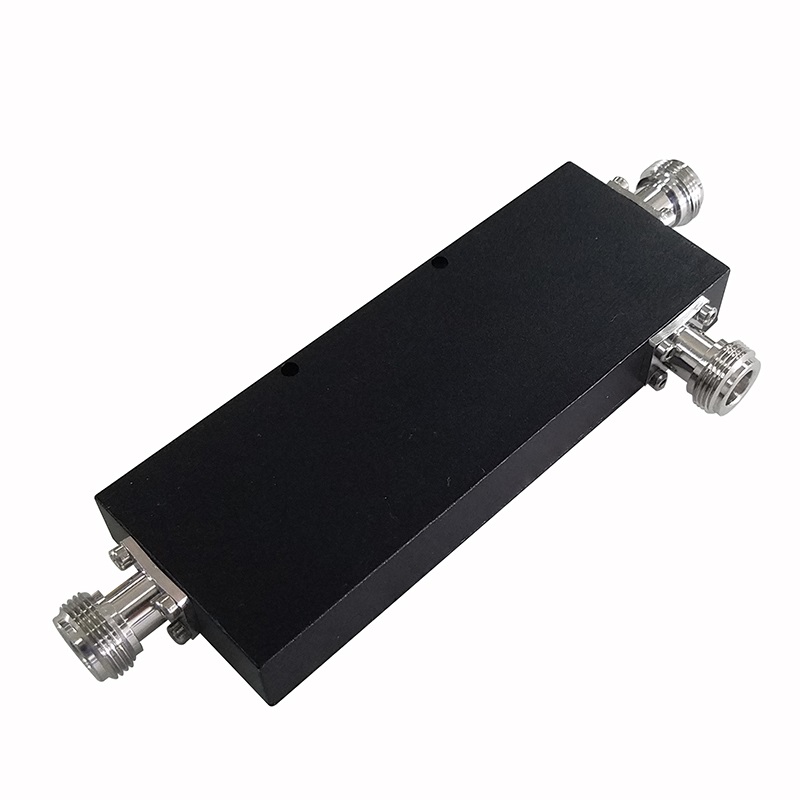

Он Направленный ответвитель 698-2700 МГц Эта серия представляет собой высокоэффективный пассивный компонент, специально разработанный для IBS, BTS и DAS Приложения. Охватывает все основные 2G/3G/4G/LTE Эти соединители, работающие в различных диапазонах частот, предназначены для высокоточной выборки сигналов при сохранении низких вносимых потерь. Обладая исключительным показателем интермодуляционных искажений (PIM), они обеспечивают высокую точность. ≤-150 дБн Благодаря высокой мощности в 200 Вт, они являются идеальным решением для надежного распределения сигнала в современной телекоммуникационной инфраструктуре.
Технические и механические характеристики
| Номер модели. | YF-DC-727-150-04 | YF-DC-727-150-06 | YF-DC-727-150-07 | YF-DC-727-150-10 |
|---|---|---|---|---|
| Частота (МГц) | 698-2700 | |||
| Связь (дБ) | 3 / 4.8 | 6 | 7 | 10 |
| Вносимые потери (дБ) | 3,5 / ≤2,85 | ≤1,95 | ≤1,45 | ≤0,8 |
| Точность (дБ) | ±0,8 | ±0,8 | ±0,8 | ±1,0 |
| Изоляция (дБ) | 22 / ≥25 | ≥26 | ≥27 | ≥28 |
| КСВР | ≤1,25 | |||
| PIM (дБн) | ≤-150 дБн при 2x43 дБм | |||
| Номинальная мощность (Вт) | 200 Вт (в среднем) | |||
| Импеданс | 50 Ом | |||
| Тип разъема | N-Женщина | |||
| Цвет | Черный | |||
| Рабочая температура | -35°C ~ +65°C | |||
| Вес нетто | 0,25 кг | |||
| Приложение | В помещении | |||
| Влажность | 5% - 95% | |||
Часто задаваемые вопросы
- В1: Каковы основные области применения этих направлений? Все соединители?
- А: Они необходимы для Внутренние решения для зданий (IBS) Базовые приемопередающие станции (БТС) и распределенные антенные системы (РАС) обеспечивают точную выборку и распределение сигнала в сотовых сетях 2G, 3G, 4G и LTE.
- В2: Почему показатель PIM -150 дБн имеет решающее значение для развертывания DAS?
- А: А Низкий уровень пассивных интермодуляционных искажений (≤-150 дБн) Рейтинг имеет решающее значение для минимизации помех в системе. Это обеспечивает высокую скорость передачи данных, четкое качество звука и максимальную пропускную способность сети в помещениях с несколькими операторами.
- В3: Как значение коэффициента связи влияет на проектирование моей системы?
- A: Различные значения коэффициента связи позволяют инженерам балансировать уровни сигнала по всему зданию. Более высокие значения коэффициента связи приводят к меньшим потерям на основной линии, что полезно для передачи сигнала на большие расстояния в конфигурации последовательного подключения.
- Вопрос 4: Может ли этот соединитель обрабатывать сигналы высокой мощности?
- А: Да, он поддерживает среднюю мощность... 200 Вт Благодаря высокой мощности, этот модуль подходит для установки вблизи мощных базовых станций без риска деградации компонентов.
- В5: Для каких условий окружающей среды предназначен данный продукт?
- А: Оптимизировано для применение внутри помещений Он отличается широким диапазоном рабочих температур от -35°C до +65°C и поддерживает уровни влажности от 5% до 95%, обеспечивая надежную работу в различных климатических условиях зданий.
