Название продукта

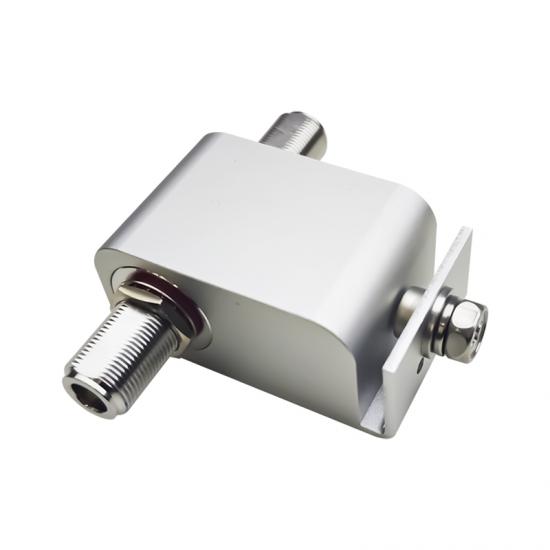

Молниеотвод 800-2500 МГц
Характеристики продукта
◆ Покрытие 2G/3G/4G/LTE
◆ Низкий КСВ
◆Легко заменяемый элемент газовой трубки
◆Возможность многократного удара
Это устройство защиты от перенапряжения, которое разработано для того, чтобы коаксиальное антенное устройство и система приема/передачи не были испорчены перенапряжением от грозовых разрядов, индуцированным перенапряжением и статическим разрядом. Оно работает в широком диапазоне частот. И его можно настроить в соответствии с требованиями клиентов.
Технические и механические характеристики
|
Номинальное рабочее напряжение (Un)
|
5в постоянного тока |
|
Максимальное постоянное рабочее напряжение (Uc) |
6в постоянного тока |
|
Номинальный ток |
ДС-4А |
|
Номинальный импульсный ток (In) (8/20 мкс) |
20КА |
|
Макс. импульсный ток (Imax) (8/20 мкс) |
30КА |
|
Время отклика(Ta) |
≤25нс |
|
Входная мощность,CW
|
300 Вт
|
|
КСВН
|
≤1.2
|
|
Номинальное напряжение защиты (VPR) (8/20 мкс при 20 кА)
|
≤15В
|
|
Номинальное напряжение защиты (VPR) (1,2/50 мкс при 4 кВ)
|
≤10В
|
|
Удельная энергия (E) (1,2/50 мкс при 4 кВ)
|
2.8Дж
|
|
Сопротивление
|
50 Ом
|
|
ВставкаПотери
|
≤0,2 дБ
|
|
Диапазон частот
|
0,8-2,6 ГГц
|
|
Последовательное сопротивление
|
0,5 Ом±20%
|
|
Сопротивление изоляции |
≥1 кОм
|

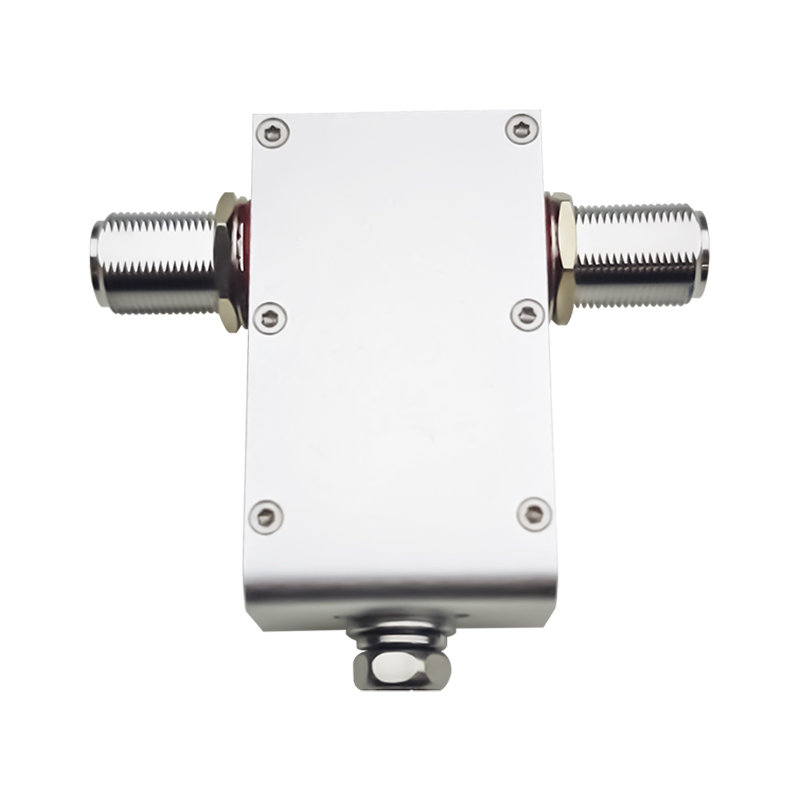

Рисунок:
