Обзор продукта

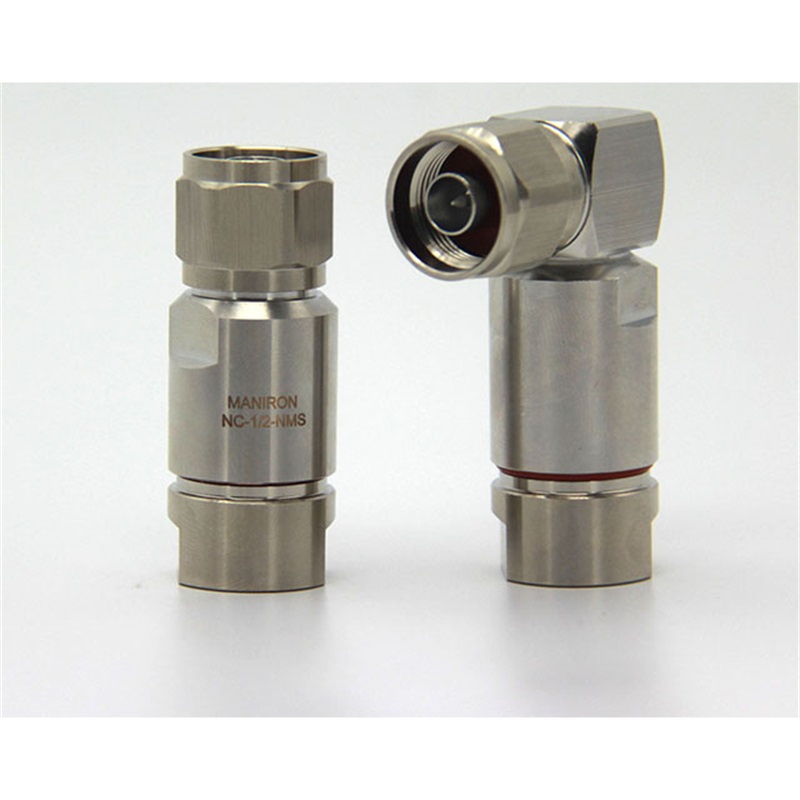

Он MPRC-1/2-NM Это высокоточный прямой радиочастотный коаксиальный разъем N-Male, разработанный для высокопроизводительных телекоммуникаций. Проекты IBS Работает из от постоянного тока до 3 ГГц Он обеспечивает исключительное согласование импеданса и низкий КСВН. В этом разъеме используется надежный винтовой механизм соединения, гарантирующий надежное соединение с низкими потерями. Он совместим с широким спектром типов кабелей, включая гибкие, полужесткие и гофрированные кабели, что делает его универсальным выбором для инфраструктуры, требующей высокой надежности и превосходных характеристик интермодуляционных искажений.
Технические и механические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели. | MPRC-1/2-NM |
| Стандарт интерфейса | Согласно IEC 60169-16 |
| Характеристическое сопротивление | 50 Ом |
| Диапазон частот | DC-3 ГГц |
| Диэлектрическая прочность | ≥2500 В среднеквадратичного значения, 50 Гц |
| Диэлектрическое сопротивление | ≥5000 МОм |
| Сопротивление центрального контакта | ≤1,0 МОм |
| Сопротивление внешнего контакта | ≤0,25 МОм |
| КСВР | ≤1,15 |
| Долговечность (циклы сопряжения) | ≥500 циклов |
| Защитная обшивка кузова | Латунь, никель или трисплав |
| Изоляционный материал | ПТФЭ |
| Покрытие центрального проводника | Фосфорная бронза или серебро |
| Материал соединительной гайки | Латунь Ни |
| Рабочая температура | от -40°C до +85°C |
Часто задаваемые вопросы
- В1: Какие показатели PIM поддерживает этот N-штекерный разъем?
- A: В зависимости от кабельной сборки и конкретной конфигурации, данная серия разъемов разработана для поддержки -105 дБн, -120 дБн и сверхнизкий уровень -150 дБн Рейтинги PIM, обеспечивающие минимальное вмешательство в чувствительные проекты IBS.
- В2: Какие типы кабелей можно подключать к разъемам этой серии?
- А: Он очень универсален, доступны различные стили. гибкий, податливый, полужесткий и гофрированный Типы кабелей. Поддерживаются как обжимные, так и зажимные методы заделки, что позволяет удовлетворить различные требования к монтажу.
- В3: Каким образом винтовой соединительный механизм повышает надежность?
- А: Винтовой механизм обеспечивает прочное и надежное физическое соединение В отличие от быстроразъемных соединений, этот резьбовой интерфейс обеспечивает превосходную электрическую стабильность и виброустойчивость, что крайне важно для долговременной эксплуатации наружной и внутренней инфраструктуры.
- В4: Почему выбор трехслойного покрытия (Tri-Alloy) важен для корпуса разъема?
- А: Трехслойное покрытие (Часто используется сплав Albaloy) обеспечивает превосходную коррозионную стойкость по сравнению со стандартным никелем, а также обладает лучшей электропроводностью и значительно более низкими характеристиками интермодуляционного взаимодействия для высокочастотных применений.
- В5: Какой максимальный диапазон частот может поддерживать этот N-разъем?
- А: Хотя стандартная модель MPRC-1/2-NM оптимизирована для DC-3 ГГц Благодаря КСВН ≤1,15, наши высококачественные разъемы N-типа могут достигать следующих значений: 18 ГГц в зависимости от конкретного типа кабеля и требований к точности.
Чертеж (мм)
