Обзор продукта
Он MNC-43/10M-J240 Это высокопроизводительный штекер 4.3-10, разработанный для удовлетворения жестких требований современного оборудования мобильных сетей. Специально оптимизирован для подключения Дистанционные радиомодули (RRU) к антеннам Благодаря своей компактной и легкой конструкции, этот разъем способствует продолжающейся миниатюризации компонентов радиосетей. В соответствии со стандартом IEC 61169-54, данный разъем обеспечивает превосходное согласование импеданса и отличается сверхнизким сопротивлением. Коэффициент интермодуляционных искажений (PIM) ≤-160 дБн , обеспечивая высокопроизводительное решение с низким уровнем помех для инфраструктуры 4G и 5G.
Технические и механические характеристики
| Общая информация | |
| Номер модели. | MNC-43/10M-J240 |
| Интерфейс | Согласно IEC 61169-54 |
| Технические характеристики электрооборудования | |
| Характеристическое сопротивление | 50 Ом |
| Диапазон частот | DC-3 ГГц |
| Диэлектрическая прочность | ≥2500 В среднеквадратичного значения, 50 Гц |
| Диэлектрическое сопротивление | ≥5000 МОм |
| Сопротивление центрального контакта | ≤ 1,0 мОм |
| Сопротивление внешнего контакта | ≤ 1,0 мОм |
| КСВР | ≤ 1,12 |
| PIM (@ 2*43 дБм) | ≤ -160 дБн |
| Вносимые потери | ≤ 0,1 дБ |
| Материальные и механические характеристики | |
| Материал кузова / Обшивка | Латунь / Никель или Трехслойный сплав |
| Изолятор | ПТФЭ |
| Центральный дирижер | Фосфорная бронза / Серебряное покрытие |
| Соединительная гайка | Латунь / Никелевое покрытие |
| Долговечность | ≥ 100 циклов спаривания |
| Рабочая температура | от -40 до +85 ℃ |
Часто задаваемые вопросы
- В1: Почему для подключения RRU и антенн предпочтительнее использовать разъем 4.3-10?
- А: Миниатюризация мобильных сетей требует более компактных и легких компонентов. 4.3-10 интерфейс Обеспечивает компактные размеры, превосходные электрические характеристики и малый вес, что делает его стандартом для подключения удаленных радиомодулей к антеннам.
- В2: Что делает показатель PIM ≤-160 дБн таким впечатляющим?
- А: Рейтинг PIM -160 дБн Исключительно низкий уровень помех, что указывает на практически нулевое влияние разъема на сигнал. Такой уровень производительности критически важен для сетей 5G и многоканальных сетей, где целостность сигнала имеет первостепенное значение для поддержания максимальной пропускной способности данных.
- В3: Существуют ли различные механизмы соединения для серии 4.3-10?
- А: Да. Конструкция 4.3-10 поддерживает три типа сопряжения: Винт , Быстрозажимной (нажимной) , и Ручной винт Все три типа вилок полностью совместимы с любым стандартным разъемом 4.3-10.
- Вопрос 4: Как потери на входе ≤0,1 дБ влияют на систему?
- А: Низкий Вносимые потери (≤0,1 дБ) Это означает, что потери мощности сигнала при прохождении через разъем минимальны. Это обеспечивает эффективную передачу мощности передатчика на антенну, максимизируя зону покрытия и производительность.
- В5: Каково напряжение диэлектрической прочности этого разъема?
- A: Модель MNC-43/10M-J240 рассчитана на Диэлектрическая прочность ≥2500 В среднеквадратичного значения , обеспечивая безопасность и надежную изоляцию даже при высоких скачках напряжения в сложных условиях эксплуатации на открытом воздухе.

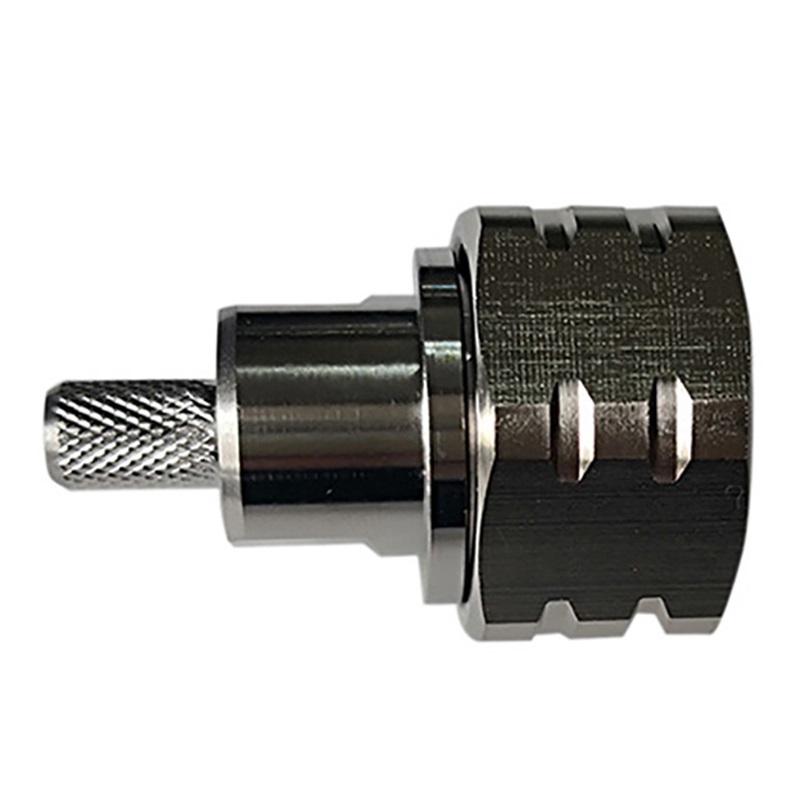

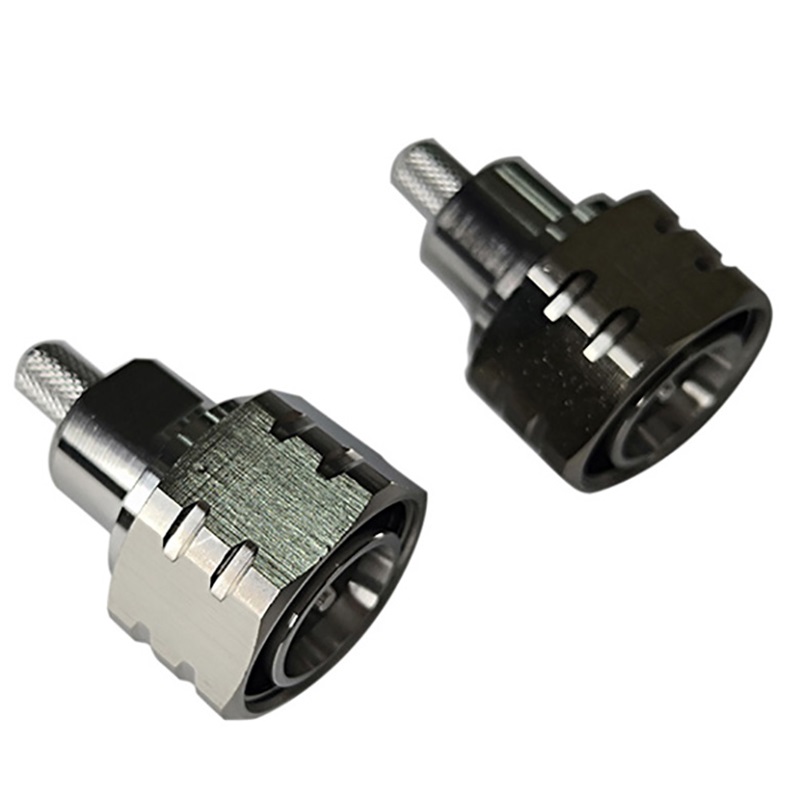

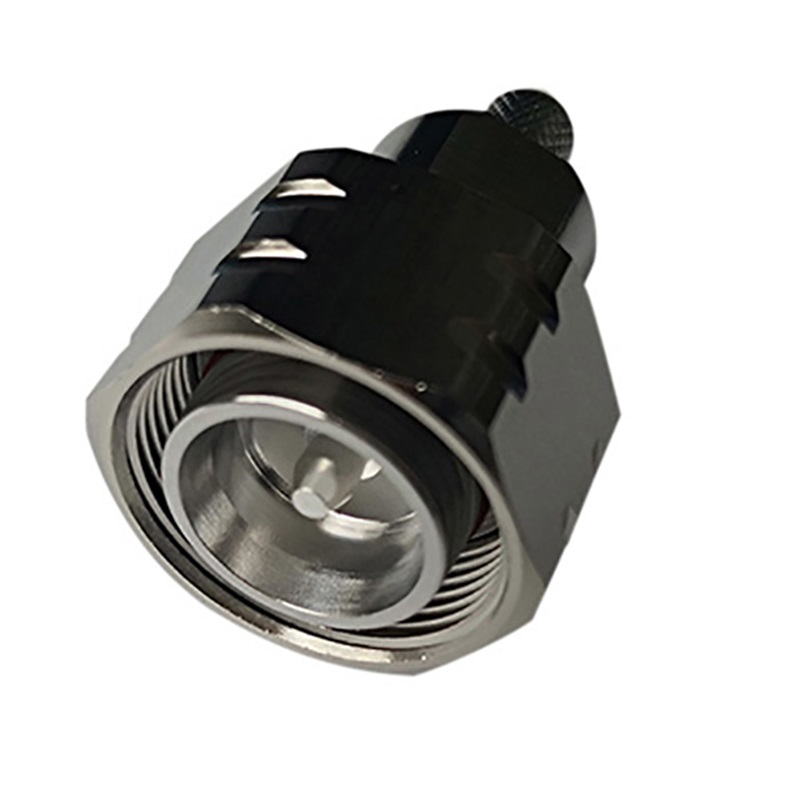

Изображения с подробным описанием товара
