Обзор продукта
Он MNRC-1/2-DM является мощным Прямой зажим 7/16 DIN с наружной резьбой Радиочастотный разъем, предназначенный для 1/2" коаксиальные кабели Благодаря надежному механизму резьбового соединения, эта серия 7/16 (DIN) специально разработана для применений, требующих высокой мощности, таких как системы вещания, радиолокационное наблюдение и инфраструктура базовых станций. низкий КСВН ≤1,10 Благодаря превосходным герметичным свойствам, он обеспечивает минимальное затухание и низкий уровень интермодуляционных искажений (PIM) в многодиапазонных частотных средах. Этот разъем предлагает экономичное и высоконадежное решение для критически важных областей микроволновой связи.
Технические и механические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | MNRC-1/2-DM |
| Стандарт интерфейса | Согласно IEC 60169-4 |
| Характеристическое сопротивление | 50 Ом |
| Диапазон частот | DC - 3 ГГц |
| Диэлектрическая прочность | ≥ 4000 В среднеквадратичного значения, 50 Гц, на уровне моря |
| Диэлектрическое сопротивление | ≥ 10000 МОм |
| Контактное сопротивление | Центральное сопротивление ≤ 1,0 мОм / Внешнее сопротивление ≤ 0,30 мОм |
| КСВР | ≤ 1,10 |
| Долговечность (циклы сопряжения) | ≥ 500 циклов |
| Материал кузова и облицовка | Латунное/никелевое или трехслойное покрытие |
| Изоляционный материал | ПТФЭ |
| Центральный дирижер | Фосфорная бронза или серебряное покрытие |
| Соединительная гайка | Латунь Ни |
| Диапазон температур | от -40°C до +85°C |
Часто задаваемые вопросы
- В1: Почему для вещательных и базовых станций предпочтительнее использовать интерфейс 7/16 DIN?
- А: Разъем 7/16 DIN Он физически больше и прочнее, чем разъемы N-типа, что позволяет ему выдерживать гораздо более высокие уровни мощности и обеспечивать превосходные характеристики по подавлению интермодуляционных искажений (PIM). Резьбовое соединение обеспечивает герметичность, что крайне важно для мощных передатчиков, используемых вне помещений.
- В2: В чем преимущество диэлектрической прочности ≥ 4000 В в этой серии?
- А: А 4000 В среднеквадратичного значения Показатель прочности изоляции указывает на исключительную изоляционную способность. В мощных системах вещания и телевизионного вещания это предотвращает электрические пробои и искрение, обеспечивая безопасность и непрерывность передачи сигнала при высоких пиковых напряжениях.
- В3: Как значение КСВН ≤ 1,10 влияет на эффективность моей системы?
- А: А Низкий КСВ (≤ 1,10) Это означает чрезвычайно высокую эффективность согласования импеданса. Это уменьшает количество мощности, отражаемой обратно к источнику, максимизируя пропускную способность сигнала на антенне и предотвращая выделение тепла, которое может повредить фидерный кабель или передатчик.
- Вопрос 4: Почему на центральном проводнике используется серебряное (Ag) покрытие?
- А: Серебро обладает самой высокой электропроводностью среди всех металлов. Серебряное покрытие Благодаря центральному контакту из фосфорной бронзы мы достигаем минимального контактного сопротивления (≤ 1,0 мОм), что крайне важно для поддержания низкого затухания и снижения пассивной интермодуляции (ПИМ).
- В5: Можно ли использовать этот разъем в радиолокационных и микроволновых системах связи?
- А: Безусловно. Прочная механическая конструкция, высокая надежность и превосходные экранирующие характеристики делают его идеальным для радиолокационное наблюдение и микроволновые каналы связи где целостность сигнала и его устойчивость в экстремальных погодных условиях (от -40°C до +85°C) имеют первостепенное значение.

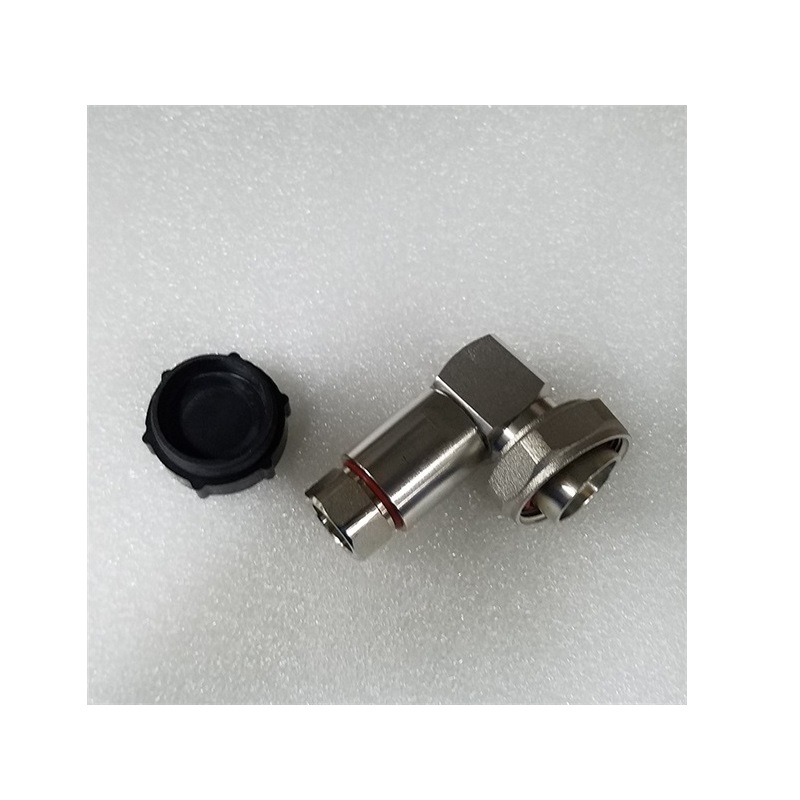

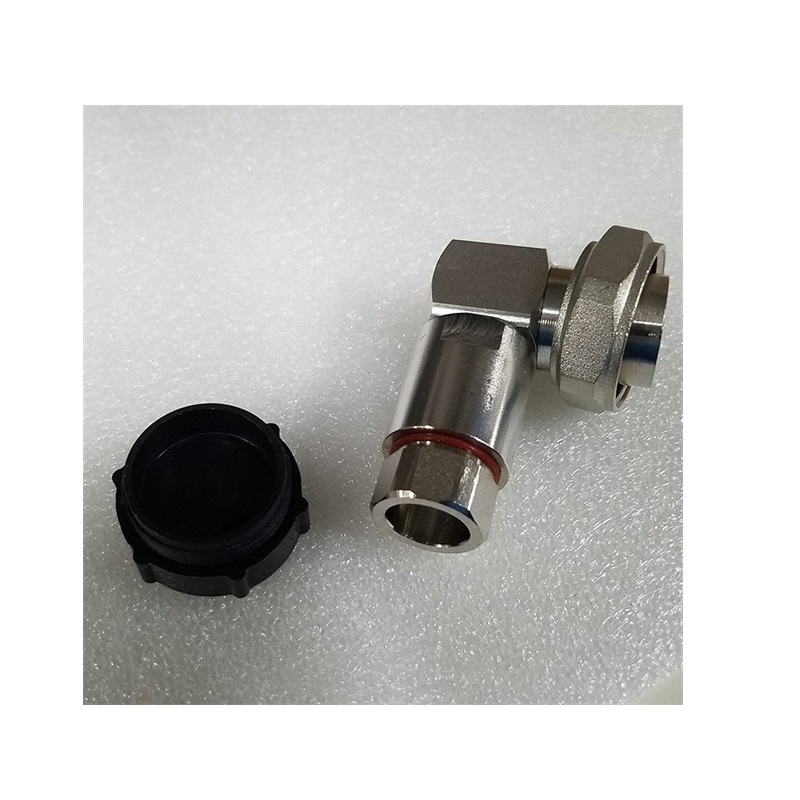

Изображения с подробным описанием товара
