Обзор продукта

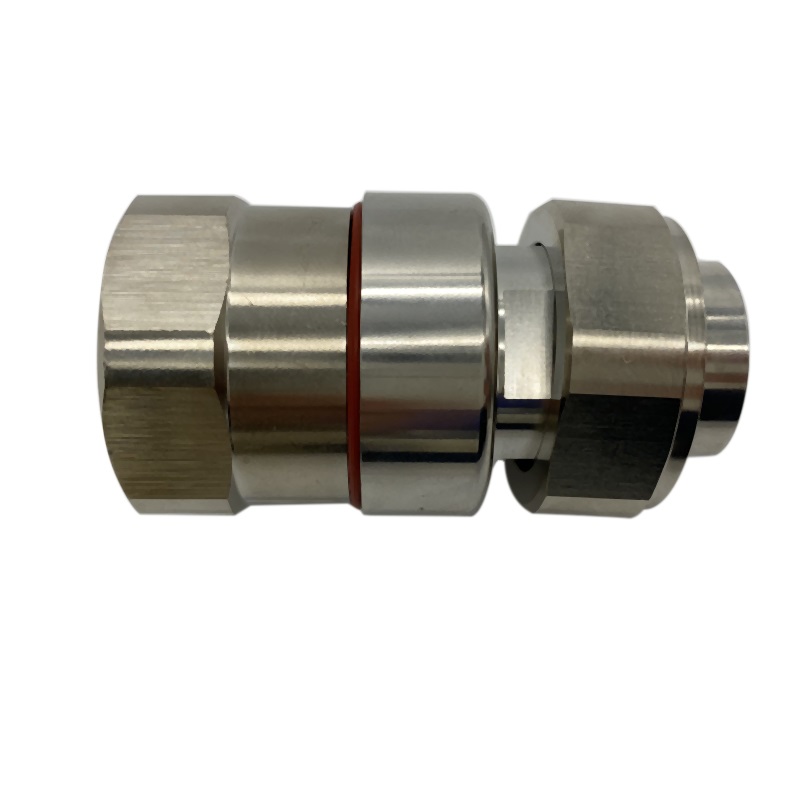

Он MNC-7/8-DM является премиальным 7/16 DIN наружная резьба коаксиальный разъем, специально разработанный для питающие кабели 7/8 дюйма Известный своей прочной конструкцией и превосходной мощностью, этот разъем является стандартным выбором для высокопроизводительных базовых станций и внутриздательных решений (IBS). Он обеспечивает исключительное качество связи. низкий КСВН ≤1,10 и превосходное согласование импедансов по всей системе. DC-3 ГГц диапазон. Благодаря высокому диэлектрическому напряжению и надежным характеристикам подавления интермодуляционных искажений, он обеспечивает стабильную целостность сигнала в критически важных радиочастотных средах.
Технические и механические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | MNC-7/8-DM |
| Стандарт интерфейса | Согласно IEC 60169-4 |
| Диапазон частот | DC - 3 ГГц |
| КСВР | ≤ 1,10 |
| Диэлектрическая прочность | ≥ 4000 В среднеквадратичного значения, 50 Гц |
| Диэлектрическое сопротивление | ≥ 10000 МОм |
| Контактное сопротивление | Центральное сопротивление ≤ 1,0 мОм / Внешнее сопротивление ≤ 0,30 мОм |
| Материал кузова и облицовка | Латунь / Трехслойная или никелированная отделка |
| Изоляционный материал | ПТФЭ |
| Центральный дирижер | Фосфористая бронза с серебряным покрытием |
| Рабочая температура | от -40°C до +85°C |
Часто задаваемые вопросы
- В1: Почему для питающих кабелей диаметром 7/8 дюйма предпочтительнее использовать разъем DIN 7/16?
- А: интерфейс 7/16 DIN Предназначен для применения в системах с высокой мощностью и низкими потерями. При использовании с кабелями 7/8 дюйма обеспечивает необходимую структурную целостность и площадь контактной поверхности для работы с большими сигнальными нагрузками, сохраняя при этом чрезвычайно стабильные уровни интермодуляционных искажений (PIM) и коэффициента стоячей волны (VSWR).
- В2: Каково значение диэлектрической прочности ≥ 4000 В?
- A: Высокий номинальный уровень напряжения гарантирует, что внутренняя изоляция разъема останется эффективной даже при сильных скачках напряжения. Это предотвращает электрические дуги и пробои, что крайне важно для долгосрочной безопасности и надежности наружных базовых станций и высоковольтных внутренних магистральных линий.
- В3: Какую пользу приносит КСВН ≤ 1,10 моей радиочастотной установке?
- А: А КСВ ≤ 1,10 Это свидетельствует о превосходном согласовании импедансов. Это минимизирует отражение сигнала обратно к источнику, максимизируя энергию, передаваемую на антенну, и снижая тепловыделение внутри разъема и кабельного узла.
- Вопрос 4: Необходимо ли наносить серебряное (Ag) покрытие на центральный проводник?
- А: Да. Серебро обладает самой высокой электропроводностью среди всех металлов. Серебряное покрытие Снижение контактного сопротивления на центральном проводнике (≤ 1,0 мОм) имеет решающее значение для достижения низких показателей интермодуляционных искажений, необходимых для современных сетей 4G и 5G.
- В5: Можно ли использовать этот разъем в условиях высокой влажности или на открытом воздухе?
- А: Безусловно. При широком диапазоне температур ( от -40°C до +85°C Благодаря прочному трехслойному или никелированному покрытию, он устойчив к воздействию окружающей среды. При надлежащей герметизации обеспечивает долговечное, атмосферостойкое соединение для внешних фидеров.
