Обзор продукта
Он MNC-1/2-NMR является высокоточным N-тип, мужской прямой угол ВЧ коаксиальный разъем, предназначенный для 1/2" гибкие или сверхгибкие кабели Разработанное для обеспечения максимальной производительности в системах внутри зданий (IBS), оно поддерживает частотный диапазон от... от постоянного тока до 3 ГГц Этот разъем имеет угловую конструкцию, что делает его идеальным для установки в ограниченном пространстве, где изгиб кабеля затруднен. низкий КСВН ≤1,15 Благодаря высококачественному трехслойному покрытию, обеспечивается превосходное согласование импеданса и долговечность в критически важных телекоммуникационных инфраструктурах.
Технические и механические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | MNC-1/2-NMR |
| Стандарт интерфейса | Согласно IEC 60169-16 |
| Диапазон частот | DC - 3 ГГц |
| Характеристическое сопротивление | 50 Ом |
| КСВР | ≤ 1,15 |
| Диэлектрическое сопротивление | ≥ 5000 МОм |
| Контактное сопротивление | Внутреннее сопротивление ≤ 1,0 мОм / Внешнее сопротивление ≤ 0,25 мОм |
| Циклы спаривания (долговечность) | ≥ 500 раз |
| Материал кузова и облицовка | Латунь / Трехслойная или никелированная отделка |
| Изоляционный материал | ПТФЭ (тефлон) |
| Рабочая температура | от -40°C до +85°C |
Часто задаваемые вопросы
- В1: В каких случаях следует предпочесть угловой (RA) разъем прямому?
- А: Угловые соединители Они необходимы в ограниченных пространствах, например, внутри небольших корпусов оборудования или при прокладке кабелей диаметром 1/2 дюйма вокруг острых углов. Они предотвращают чрезмерное изгибание кабеля, которое может повредить его внутреннюю структуру и ухудшить качество сигнала.
- В2: Как низкое значение КСВ (≤ 1,15) влияет на эффективность системы?
- А: А Низкий КСВ Это означает минимальное отражение сигнала в точке подключения. Это гарантирует передачу максимальной мощности от передатчика к антенне, снижая потери энергии и предотвращая перегрев, который может повредить чувствительные радиочастотные компоненты.
- В3: Совместим ли этот N-разъем с различными типами кабелей?
- А: Эта конкретная модель предназначена для 1/2" коаксиальные кабели Он обеспечивает надежное, защищенное от атмосферных воздействий соединение и соответствует требованиям. МЕК 60169-16 стандартный, обеспечивающий совместимость со всеми стандартными разъемами N-типа.
- В4: Каковы преимущества трехслойного покрытия корпуса разъема?
- А: Трехслойное покрытие Никелевое покрытие (часто представляющее собой смесь меди, олова и цинка) обеспечивает превосходную электропроводность и коррозионную стойкость по сравнению со стандартным никелированием. Оно также помогает поддерживать более низкий уровень пассивной интермодуляции (PIM) с течением времени.
- В5: Выдерживает ли этот разъем экстремальные температуры окружающей среды?
- А: Да. Диапазон рабочих температур составляет от -40°C до +85°C Благодаря высококачественной изоляции из ПТФЭ, он рассчитан на надежную работу как в суровых условиях эксплуатации на открытом воздухе, так и в помещениях с регулируемой температурой.

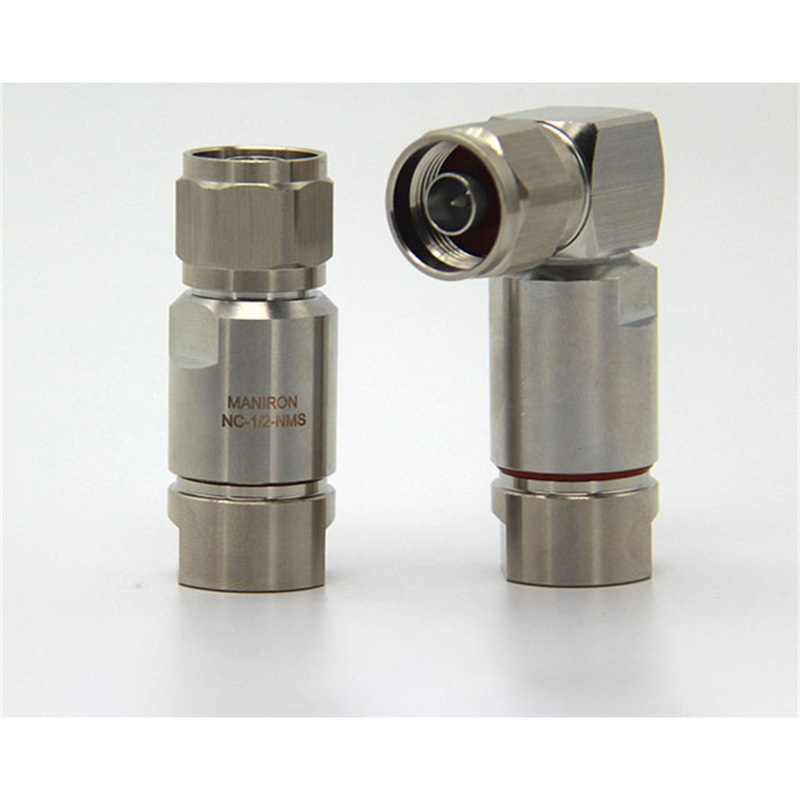

Изображения с подробным описанием товара
