Обзор продукта
Он MNRC-1/2-NM является высокоточным Прямой зажим N-типа с наружной резьбой Радиочастотный разъем, разработанный для 1/2" коаксиальные кабели Разработанный для высоконадежных телекоммуникационных и IBS-проектов, он оснащен винтовым соединительным механизмом для надежного, виброустойчивого соединения. Поддерживает частотный диапазон до 3 ГГц с исключительно низким КСВН ≤1,15 Этот разъем обеспечивает превосходное согласование импеданса и минимальное затухание сигнала. Его прочная конструкция и высококачественное покрытие делают его подходящим для гибких, эластичных и гофрированных кабелей в сложных многодиапазонных сетях.
Технические и механические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | MNRC-1/2-NM |
| Стандарт интерфейса | Согласно IEC 60169-16 |
| Характеристическое сопротивление | Доступны варианты с сопротивлением 50 Ом / 75 Ом. |
| Диапазон частот | DC - 3 ГГц |
| Диэлектрическая прочность | ≥ 2500 В среднеквадратичного значения, 50 Гц, на уровне моря |
| Диэлектрическое сопротивление | ≥ 5000 МОм |
| Контактное сопротивление | Центральное сопротивление ≤ 1,0 мОм / Внешнее сопротивление ≤ 0,25 мОм |
| КСВР | ≤ 1,15 |
| Долговечность (циклы сопряжения) | ≥ 500 циклов |
| Материал кузова и облицовка | Латунное/никелевое или трехслойное покрытие |
| Изоляционный материал | ПТФЭ |
| Центральный дирижер | Фосфорная бронза или серебряное покрытие |
| Соединительная гайка | Латунь Ни |
| Диапазон температур | от -40°C до +85°C |
Часто задаваемые вопросы
- В1: Что означает "Диэлектрическая прочность ≥ 2500 В среднеквадратичного значения"?
- А: Этот параметр указывает на способность разъема выдерживать скачки высокого напряжения без пробоя изоляции. 2500 В среднеквадратичного значения Рассчитанная на работу на уровне моря конструкция гарантирует, что внутренняя изоляция из ПТФЭ может безопасно изолировать сигналы даже в условиях пиковой мощности в профессиональных радиочастотных средах.
- В2: Почему показатель долговечности, превышающий 500 циклов сопряжения, важен для проектов IBS?
- А: Долговечность определяет механический срок службы разъема. Показатель износостойкости равен... ≥ 500 циклов Это гарантирует, что посеребренные контакты и резьба останутся целыми после многократных установок и проверок технического обслуживания, обеспечивая стабильные электрические характеристики на протяжении всего срока службы изделия.
- В3: Обеспечивает ли зажимное соединение более надежное соединение, чем обжим?
- А: зажимное окончание Обеспечивает надежное механическое крепление кабелей диаметром 1/2 дюйма, что часто предпочтительнее благодаря простоте монтажа на месте и превосходной устойчивости к выдергиванию кабеля, гарантируя долговременную стабильность импеданса в беспроводных сетях с высокой интенсивностью трафика.
- Вопрос 4: Как значение КСВН ≤ 1,15 улучшает характеристики моей радиочастотной системы?
- А: Низкий КСВН (≤ 1,15) Сводит к минимуму отражение сигнала. Это обеспечивает максимальную передачу мощности от кабеля к интерфейсу, предотвращая искажения и защищая чувствительные активные компоненты от повреждений, вызванных отраженной энергией.
- В5: Совместим ли этот разъем как с гибкими, так и с гофрированными кабелями?
- А: Да, наши зажимные соединители N-типа разработаны для универсального использования и поддерживают различные типы соединений. Типы кабелей 1/2 дюйма Включая гибкие и гофрированные варианты, что делает его легко адаптируемым компонентом для различных инфраструктурных нужд.

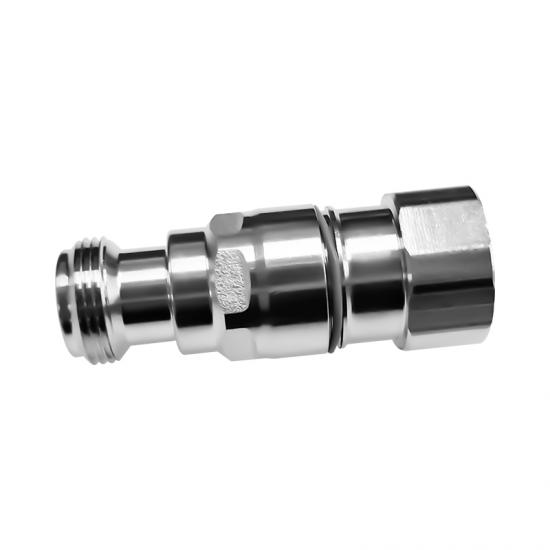

Изображения с подробным описанием товара
