Обзор продукта
Он MPRC-1/2FC-DMS Это высокопроизводительный ВЧ-штекер 7/16 DIN Male, предназначенный для 1/2" гибкие коаксиальные кабели Работает из от постоянного тока до 6 ГГц Этот разъем обеспечивает исключительную электрическую стабильность с низкими потерями на входе (≤0,3 дБ) и превосходным согласованием импеданса. Разработан в соответствии со стандартами... МЕК 61169-35 В соответствии со стандартами, он отличается прочной латунной конструкцией и высококачественной изоляцией из ПТФЭ, что делает его надежным выбором для наружных антенных систем и условий передачи высокой мощности при экстремальных температурах.
Технические и механические характеристики
| Номер модели. | MPRC-1/2FC-DMS | |
| Интерфейс | Согласно IEC 61169-35 | |
| Электрооборудование | Характеристическое сопротивление | 50 Ом |
| Диапазон частот | DC-6 ГГц | |
| Вносимые потери | ≤ 0,3 дБ | |
| Диэлектрическое сопротивление | ≥ 5000 МОм | |
| Контактное сопротивление | Сопротивление центрального канала ≤ 3 МОм / внешнего канала ≤ 2 МОм | |
| КСВР | ≤ 1,20 | |
| Диапазон температур | от -55 до +125 ℃ | |
| Механический | Долговечность | ≥ 500 циклов спаривания |
| Материал кузова / Обшивка | Латунь / Никель или Трехслойный сплав | |
| Изолятор | ПТФЭ | |
| Центральный дирижер | Фосфорная бронза / Серебряное покрытие | |
| Соединительная гайка | Латунь / Никелевое покрытие | |
| Совместимость кабелей | Гибкий питающий кабель 1/2 дюйма | |
Часто задаваемые вопросы
- В1: Каковы преимущества частотного диапазона 6 ГГц для разъема DIN?
- A: Большинство стандартных разъемов DIN работают на частотах до 3 ГГц. Поддерживаются до 6 ГГц Это делает данный разъем подходящим для высокочастотных приложений 5G в диапазоне ниже 6 ГГц, спутниковой связи и высокоскоростной передачи данных, где целостность сигнала в более высоких диапазонах имеет решающее значение.
- Вопрос 2: Почему диапазон температур от -55 до +125 ℃ имеет важное значение?
- А: Расширенный температурный диапазон гарантирует, что разъем может работать в различных условиях. экстремальные условия от арктических условий до высокотемпературных пустынных установок или промышленных объектов, где оборудование создает значительную тепловую нагрузку.
- В3: Какую пользу приносит моей радиочастотной системе низкий уровень вносимых потерь (≤0,3 дБ)?
- А: Низкий Вносимые потери Это означает, что внутри разъема рассеивается очень мало мощности сигнала в виде тепла. Это гарантирует, что до антенны доходит максимально возможный сигнал, что улучшает общее покрытие системы и энергоэффективность.
- В4: В чем разница между трехслойным и никелевым покрытием корпуса?
- А: Хотя никель долговечен, Трехслойная сталь (белая бронза) является немагнитным. Использование немагнитного покрытия значительно снижает пассивную интермодуляцию (PIM), что делает его предпочтительным выбором для современных многоканальных базовых станций сотовой связи.
- В5: Совместим ли этот разъем с кабелями Superflexible 1/2 дюйма?
- А: Эта конкретная модель предназначена для Гибкий кабель 1/2" (стандартный) питающие кабели. Если вы используете сверхгибкий (кольцевой гофрированный) кабель 1/2 дюйма, убедитесь в совместимости внутреннего зажимного механизма или свяжитесь с нами для уточнения совместимости конкретной версии сверхгибкого кабеля.

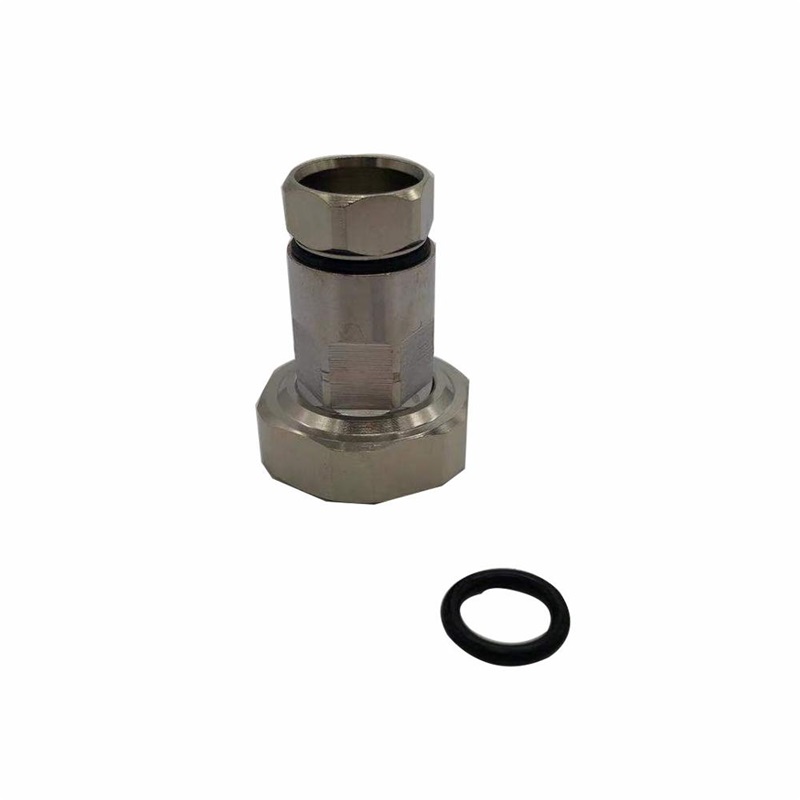

Изображения с подробным описанием товара
