Название продукта
Разъем SMA (штекер) DC-6 ГГц разработан для удовлетворения растущих потребностей в производительности оборудования мобильных сетей
Особенности продукта
ВЧ-разъем имеет низкий уровень ПИМ, низкий КСВ и превосходное согласование импеданса, высокую частоту. От постоянного тока до 6 ГГц. Широко используется для IBS DAS.
Технические и механические характеристики
ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ
Импеданс
50 Ом
Диапазон частот (для интерфейса разъема)
6 ГГц
Диэлектрическая прочность (на уровне моря)
≥
750-1500 В, 50 Гц (в зависимости от кабеля)
Рабочее напряжение (на уровне моря)
≥
250-500 В, 50 Гц (на уровне моря) /
≥
65-125 В, 50 Гц (Высота 21000 м)
Сопротивление изоляции
≥
5000 мОм
Контактное сопротивление
Внутренний проводник:
≤
3 мОм
Внешний проводник:
≤
2,5 мОм
Утечка радиочастот (2-3 ГГц)
Гибкий:
≥
60 дБ
Полужесткий кабель:
≥
100 дБ
МЕХАНИЧЕСКИЕ ДАННЫЕ
Момент затяжки гайки муфты
0,8–1,1 Нм / 7,1–9,7 дюйм-фунтов
Сила удержания гайки муфты
≥
270 Н / 60,7 фунта
Контактный захват аксиальный
≥
27 Н / 6,1 фунта
Долговечность (спариваний)
≤
500
ДАННЫЕ ОБ ОКРУЖАЮЩЕЙ СРЕДЕ
Диапазон температур
от -65°С до +165°С
ДАННЫЕ О МАТЕРИАЛАХ
Тела, внешние контакты
Покрытие из бериллиевой меди и золота
Нержавеющая сталь--Пассивация
Латунь с покрытием Au / тройным сплавом
Фосфорная бронза --покрытие Au
Штыревые контакты
Латунь/бериллиевая медь--покрытие золотом
Контакты розетки
Бериллиевая медь / фосфористая бронза -- покрытие золотом
Обжимные наконечники
Латунь--покрытие Au
Изолятор
ПТФЭ
Прокладки
Силиконовая резина

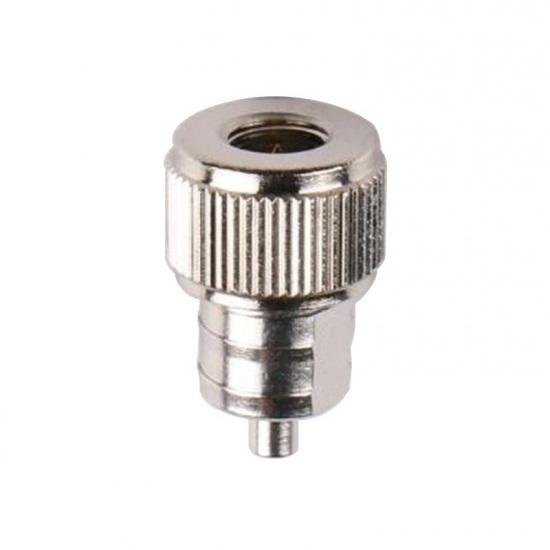

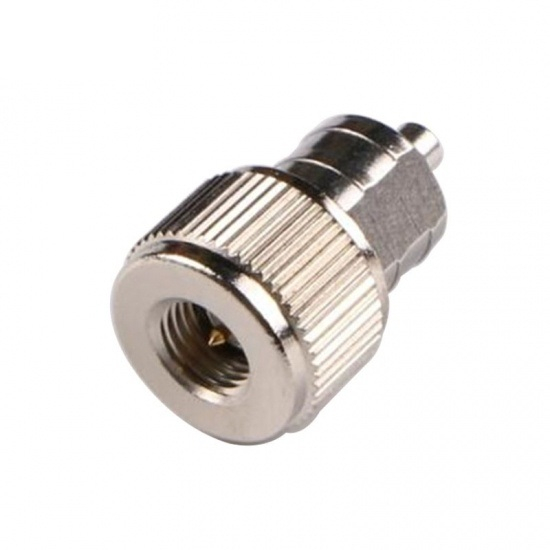

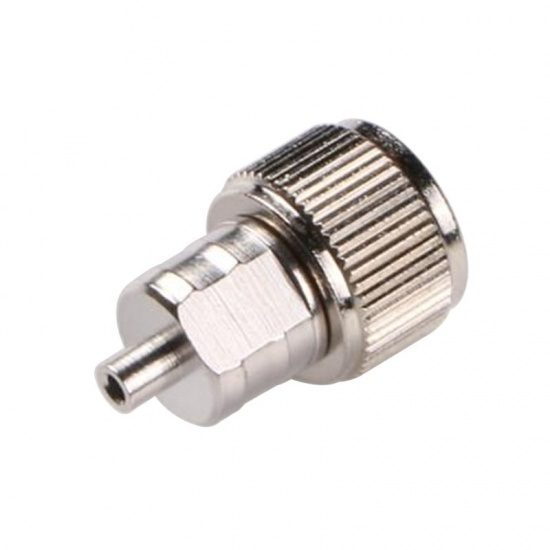

Изображение продукта
